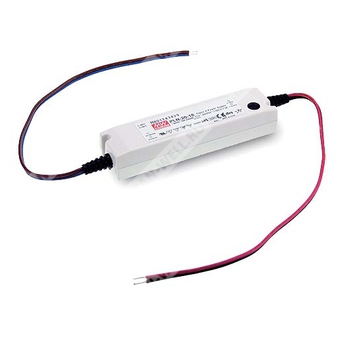

PLN-20-12 - компактный источник питания постоянного тока для светодиодных систем мощностью 20 Вт.
Расшифровка партномера
| Партномер | Расшифровка |
| PLN | Серия источников питания для светодиодных нагрузок |
| 20 | Номинальная мощность 20 Вт |
| 12 | Выходное номинальное напряжение 12 В |
Назначение и особенности
PLN-20-12 представляет собой однотактный одновыходной светодиодный источник питания мощностью 20 Вт с универсальным диапазоном входного напряжения, предназначенный для питания светодиодных систем в режиме постоянного тока. Изделие выполнено в полностью изолированном пластиковом корпусе, рассчитано на работу в помещениях и на открытом воздухе, имеет степень защиты IP64 и поддерживает свободную воздушную конвекцию охлаждения.
Модель относится к серии PLN-20 и предназначена для применения в светотехнических установках, где требуется стабилизированное питание светодиодных модулей с защитами от короткого замыкания, перегрузки по току, перенапряжения и перегрева. Источник питания содержит активную коррекцию коэффициента мощности и встроенное ограничение выходного тока с настраиваемым уровнем OCP.
Основные особенности
- Универсальный диапазон входного переменного напряжения до 277 В.
- Полный диапазон входа: 90–277 В переменного тока, 127–392 В постоянного тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по току.
- Полностью изолированный пластиковый корпус.
- Встроенная активная коррекция коэффициента мощности.
- Степень защиты IP64 для применения в помещениях и вне помещений.
- Компактные габариты.
- Класс II, без заземляющего контакта.
- Испытание на 100% полной нагрузке.
- Низкая стоимость при высокой надежности.
- Подходит для сухих и влажных помещений.
- Подходит для светодиодного освещения и бегущих/световых знаков.
Секция входа
| Номинальное входное напряжение | 90–277 В переменного тока |
| Диапазон входного напряжения постоянного тока | 127–392 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | Не менее 0,95 при 115 В; более 0,9 при 230 В; более 0,9 при 277 В, при полной нагрузке |
| Потребляемый ток | 0,4 А при 115 В; 0,2 А при 230 В; 0,15 А при 277 В |
| Пусковой ток | 35 А, холодный старт, длительность импульса 40 мкс, измерение при 50% Ipeak, при 230 В |
| Ток утечки | 0,5 мА при 240 В |
Секция выхода
| Выходное напряжение | 12 В постоянного тока |
| Диапазон постоянного тока | 0–1,6 А |
| Номинальный ток | 1,6 А |
| Номинальная мощность | 19,2 Вт |
| Пульсации и шум | 2,5 В пик-пик |
| Допуск по выходному напряжению | ±10% |
| Линейная стабилизация | ±3,0% |
| Стабилизация по нагрузке | ±10% |
| Время установки | 500 мс при 230 В переменного тока; 2000 мс при 115 В переменного тока, при полной нагрузке |
| Диапазон регулировки тока | 75–100% |
| Зона постоянного тока | 9–12 В |
| Коэффициент полезного действия | 80% |
Секция защиты
| Перегрузка по току | 95–110%; тип защиты — ограничение постоянного тока с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Режим прерывистого запуска, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14–16 В; тип защиты — отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Секция условий эксплуатации
| Рабочая температура | −30…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Секция электромагнитной совместимости и безопасности
| Стандарты безопасности | IEC61347-1, IEC61347-2-13, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, UL8750, CSA C22.2 No. 250.0-08, EAC TP TC 004, GB19510.1, GB19510.14, IP64 approved |
| Испытательное напряжение | Вход-выход 3,75 кВ переменного тока |
| Сопротивление изоляции | 100 МОм/500 В постоянного тока/25 °C/70% RH |
| Нормы по помехоэмиссии | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥75%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Нормы по помехоустойчивости | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; EAC TP TC 020 |
| Общие гармонические искажения | THD менее 20% при нагрузке не менее 75% для 115/230 В переменного тока и при нагрузке не менее 75% для 277 В переменного тока |
| Максимальное количество на автомат 16 А | 98 устройств при автомате типа B; 98 устройств при автомате типа C при 230 В |
Прочие параметры
| Средняя наработка на отказ | 5217,1 тыс. ч минимум, Telcordia SR-332 (Bellcore); 621,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 148,5 × 38,5 × 28 мм |
| Масса | 0,18 кг |
| Упаковка | 60 шт.; 12,8 кг; 0,9 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статическую характеристику для подробностей.
- См. «Методы управления светодиодным модулем».
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования; из-за влияния полной установки на ЭМС производитель конечного оборудования должен повторно подтвердить соответствие директиве EMC для всей системы.
- Рекомендуется непосредственное подключение светодиодов; использование дополнительных драйверов не подходит.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания можно использовать только за выключателем, не имеющим постоянного подключения к сети.
- Для моделей без вентилятора снижение допустимой температуры окружающей среды над 2000 м составляет 3,5 °C на 1000 м.
- Для сведений по установке с учетом водозащиты IP и приложениям рекомендуется обращаться к руководству пользователя перед применением.
Перевод разделов документа
Характеристики
- Универсальный вход переменного тока / полный диапазон до 277 В переменного тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем OCP.
- Полностью изолированный пластиковый корпус.
- Встроенная активная функция PFC.
- Конструкция IP64 для установки в помещениях и вне помещений.
- Компактные размеры.
- Источник питания класса II, без FG.
- 100% испытание полной нагрузкой в режиме burn-in.
- Высокая надежность, низкая стоимость.
- Подходит для сухих и влажных мест.
- Подходит для светодиодного освещения и применения в световых/движущихся вывесках.
Описание
Серия PLN-20 представляет собой 20-ваттные источники питания для светодиодных нагрузок с одним выходом. Модель PLN-20-12 обеспечивает выход 12 В и предназначена для работы в области постоянного тока при питании светодиодов. В зоне постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При возникновении проблем совместимости следует обращаться в MEAN WELL.
