PLN-20-18

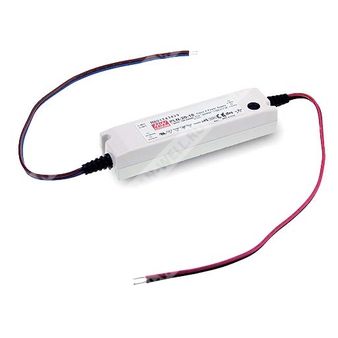

PLN-20-18 - компактный источник питания для светодиодных нагрузок на 18 В, 20 Вт.
Серия PLN-20 представляет собой компактные одно-выходные источники питания для светодиодов с универсальным сетевым входом, постоянным токовым режимом и полным набором защит, предназначенные для внутренней и наружной установки.
Расшифровка партномера
| Позиция | Расшифровка |
| PLN | Серия источников питания для светодиодного освещения |
| 20 | Номинальная мощность 20 Вт |
| 18 | Номинальное выходное напряжение 18 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном до 277 В AC.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по току.
- Полностью изолированный пластиковый корпус.
- Встроенная активная коррекция коэффициента мощности.
- Конструкция IP64 для установки внутри помещений или вне помещений.
- Компактные габариты.
- Класс II, без заземления.
- Испытание при 100% полной нагрузке на прогрев.
- Подходит для сухих и влажных помещений.
- Подходит для светодиодного освещения и движущихся рекламных конструкций.
Назначение
Источник питания предназначен для питания светодиодных модулей в режиме постоянного тока, где выходное напряжение формируется в зависимости от конфигурации конечной системы и находится в пределах постоянного токового участка характеристики.
Параметры
Выход
| Номинальное выходное напряжение | 18 В |
| Диапазон постоянного тока | 0...1,1 А |
| Номинальный ток | 1,1 А |
| Номинальная мощность | 19,8 Вт |
| Пульсации и шум | 3,0 В пик-пик |
| Допуск по напряжению | ±10% |
| Линейная стабилизация | ±3,0% |
| Стабилизация по нагрузке | ±10% |
| Время установки | 500 мс при 230 В AC, 2000 мс при 115 В AC, при полной нагрузке |
| Диапазон регулировки тока | 75%...100% |
Вход
| Диапазон входного напряжения | 90...277 В AC; 127...392 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 115 В AC; PF > 0,9 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Типовой КПД | 81% |
| Потребляемый ток | 0,4 А при 115 В AC; 0,2 А при 230 В AC; 0,15 А при 277 В AC |
| Пусковой ток | 35 А, холодный старт, twidth = 40 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,5 мА при 240 В AC |
Защиты
| Перегрузка по току | 95...110%: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 19...22 В |
| Перегрев | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
Применение и условия эксплуатации
| Рабочая температура | -30...+60 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,06%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Стандарты безопасности | IEC61347-1, IEC61347-2-13, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, UL8750, CSA C22.2 No. 250.0-08, EAC TP TC 004, GB19510.1, GB19510.14, IP64 approved |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС по устойчивости | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; EAC TP TC 020 |
| ЭМС по излучению | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥75%); BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Максимальное значение КНИ | < 20% при нагрузке ≥75% на 115 В AC / 230 В AC и при нагрузке ≥75% на 277 В AC |
Конструктивные данные
| Габариты | 148,5 × 38,5 × 28 мм |
| Масса | 0,18 кг |
| Упаковка | 60 шт.; 12,8 кг; 0,9 куб. фута |
| MTBF | 5217,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 621,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Таблица характеристик по модели
| Параметр | PLN-20-18 |
| Номинальное постоянное напряжение | 18 В |
| Диапазон постоянного тока | 0...1,1 А |
| Номинальный ток | 1,1 А |
| Диапазон постоянного напряжения в рабочем участке | 13,5...18 В |
| Номинальная мощность | 19,8 Вт |
| Пульсации и шум | 3,0 В пик-пик |
| Типовой КПД | 81% |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой служат параллельно включённые конденсаторы 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
4. При низком входном напряжении может потребоваться снижение мощности; см. статическую характеристику.
5. См. «Методы управления светодиодным модулем».
6. Источник питания рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей системы.
7. Рекомендуется непосредственное подключение к светодиодам; применение дополнительных драйверов не подходит.
8. Для выполнения требований актуального регламента ErP для светильников данный источник питания можно использовать только за выключателем, без постоянного подключения к сети.
9. Снижение допустимой температуры окружающей среды при высоте выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
10. Для сведений по применению и мерам предосторожности при монтаже водозащиты IP см. руководство пользователя.
