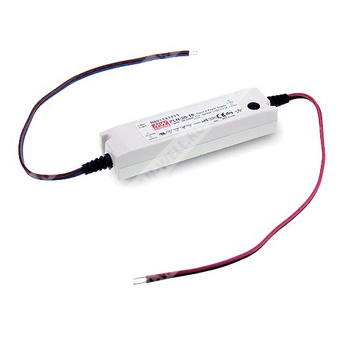

PLN-20-24 - компактный источник питания постоянного тока для светодиодных нагрузок мощностью 20 Вт.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PLN | Серия светодиодных источников питания MEAN WELL PLN |
| 20 | Номинальная мощность серии 20 Вт |
| 24 | Выходное номинальное напряжение 24 В |
Назначение и особенности
PLN-20-24 представляет собой однофазный источник питания для светодиодных систем с постоянным выходным током, универсальным входом переменного/постоянного тока и степенью защиты IP64. Устройство предназначено для применения в установках внутреннего и наружного исполнения, особенно в системах светодиодного освещения и световых вывесок.
Особенности:
- Универсальный вход переменного тока с полным диапазоном до 277 В AC.
- Работа от сети постоянного тока в диапазоне 127…392 В DC.
- Охлаждение за счет естественной конвекции воздуха.
- Встроенная схема ограничения тока с регулируемым уровнем защиты по току.
- Полностью изолированный пластиковый корпус.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение IP64 для внутреннего и наружного монтажа.
- Компактные габариты.
- Источник питания класса II, без защитного заземляющего вывода.
- 100% испытание при полной нагрузке.
- Подходит для сухих и влажных помещений.
- Предназначен для светодиодного освещения и подвижных рекламных вывесок.
Параметры электропитания и выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон установки напряжения | 18…24 В |
| Номинальный выходной ток | 0,8 А |
| Диапазон выходного тока | 0…0,8 А |
| Номинальная мощность | 19,2 Вт |
| Пульсации и шум | 3,0 В пик-пик |
| Допуск по выходному напряжению | ±10% |
| Нестабильность по линии | ±3,0% |
| Нестабильность по нагрузке | ±10% |
| Время установки | 500 мс / 230 В AC, 2000 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90…277 В AC |
| Диапазон входного напряжения постоянного тока | 127…392 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 115 В AC; PF > 0,9 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| КПД | 81% |
| Потребляемый ток | 0,2 А / 230 В AC |
| Пусковой ток | Холодный старт 35 А, длительность импульса 40 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | 0,5 мА / 240 В AC |
Характеристики защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95…110% номинального тока; тип защиты — стабилизация тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 19…22 В; тип защиты — отключение выходного напряжения, ограничение стабилитроном |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,06%/°C (0…50 °C) |
| Вибростойкость | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC61347-1, IEC61347-2-13, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, UL8750, CSA C22.2 No. 250.0-08, EAC TP TC 004, GB19510.1, GB19510.14, IP64 approved |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547; уровень для light industry; EAC TP TC 020 |
| ЭМС эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥75%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Полный коэффициент гармоник | THD < 20% при нагрузке ≥75% от 115/230 В AC и при нагрузке ≥75% от 277 В AC |
| Максимальное число источников на автомат 16 А | 98 штук на автомат типа B; 98 штук на автомат типа C при 230 В AC |
Прочие характеристики
| Параметр | Значение |
| Средняя наработка на отказ | 5217,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 621,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 148,5 × 38,5 × 28 мм (Д × Ш × В) |
| Масса | 0,18 кг |
| Упаковка | 60 шт. / 12,8 кг / 0,9 куб. фута |
Примечания
| № | Текст |
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием пары скрученных проводов длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск настройки, нестабильность по линии и нестабильность по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки; см. статическую характеристику. |
| 5 | См. раздел «Методы управления светодиодным модулем». |
| 6 | Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования; из-за влияния полной установки производитель конечного изделия должен повторно подтвердить соответствие директиве ЭМС. |
| 7 | Рекомендуется прямое подключение к светодиодам; использование дополнительных драйверов не подходит. |
| 8 | Для выполнения требований последнего регламента ErP для осветительных приборов данный источник питания может использоваться только после выключателя, не подключенного постоянно к сети. |
| 9 | При высоте эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
| 10 | Перед использованием следует ознакомиться с руководством пользователя по вопросам применения и монтажа с обеспечением степени защиты IP. |
