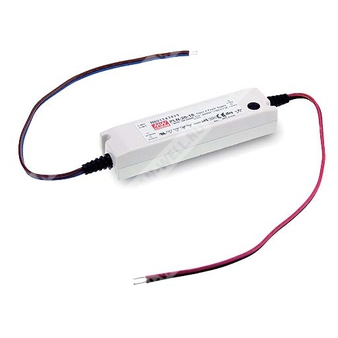

PLN-20-36 - компактный источник питания 20 Вт для светодиодных систем с постоянным током и универсальным входом.
Назначение: импульсный источник питания для LED-освещения и световых указателей, работающий в режиме стабилизации тока.
Расшифровка партномера
| PLN | Серия источников питания для светодиодных применений |
| 20 | Номинальная мощность 20 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Краткое описание
PLN-20-36 относится к серии одно-выходных источников питания для светодиодов мощностью 20 Вт. Модель рассчитана на работу от универсальной сети переменного тока и постоянного тока, имеет встроенные функции коррекции коэффициента мощности, защиты от короткого замыкания, перегрузки по току, перенапряжения и перегрева, а также исполнение для установки в условиях повышенной влажности и на открытом воздухе при наличии соответствующей защиты корпуса.
Особенности
- Универсальный диапазон входного напряжения: до 277 В переменного тока.
- Полный диапазон входа переменного и постоянного тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема стабилизации тока с регулируемым уровнем защиты от перегрузки по току.
- Полностью изолированный пластиковый корпус.
- Встроенная активная коррекция коэффициента мощности.
- Степень защиты IP64 для применения внутри и вне помещений.
- Компактное исполнение.
- Источник питания класса II, без заземляющего проводника.
- 100% испытание под полной нагрузкой при прогреве.
- Подходит для сухих и влажных мест.
- Предназначен для светодиодного освещения и световых указателей.
- Соответствует требованиям для работы с конечным оборудованием в составе установки.
Основные параметры
| Серия | PLN-20 |
| Модель | PLN-20-36 |
| Номинальное выходное напряжение | 36 В |
| Диапазон регулировки выходного напряжения | 27 ~ 36 В |
| Номинальный выходной ток | 0,55 А |
| Диапазон выходного тока | 0 ~ 0,55 А |
| Номинальная выходная мощность | 19,8 Вт |
| Пульсации и шум | 3,0 В пик-пик |
| Допуск выходного напряжения | ±10% |
Вход
| Диапазон входного напряжения | 90 ~ 277 В переменного тока; 127 ~ 392 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 115 В AC; PF > 0,9 при 230 В AC; PF > 0,9 при 277 В AC при полной нагрузке |
| КПД | 83% |
| Входной ток | 0,4 А при 115 В AC; 0,2 А при 230 В AC; 0,15 А при 277 В AC |
| Пусковой ток | 35 А, холодный старт, длительность импульса 40 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,5 мА при 240 В AC |
| Время запуска | 500 мс при 230 В AC; 2000 мс при 115 В AC, при полной нагрузке |
| Максимум источников на автоматическом выключателе 16 А | 98 единиц при автомате типа B; 98 единиц при автомате типа C, при 230 В AC |
Выход
| Тип выхода | Одноканальный, стабилизация тока |
| Номинальное выходное напряжение | 36 В |
| Диапазон постоянного тока | 0 ~ 0,55 А |
| Номинальный ток | 0,55 А |
| Номинальная мощность | 19,8 Вт |
| Регулируемый диапазон по току | 75% ~ 100% |
| Регулировка линии | ±3,0% |
| Регулировка нагрузки | ±10% |
| Время установления | 500 мс при 230 В AC; 2000 мс при 115 В AC |
| Режим ограничения тока | Постоянное ограничение тока с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 41 ~ 46 В |
Защита
| Перегрузка по току | 95 ~ 110%; тип защиты — постоянное ограничение тока, автоматическое восстановление |
| Короткое замыкание | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 41 ~ 46 В; тип защиты — отключение выходного напряжения с восстановлением |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | IEC61347-1, IEC61347-2-13, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, UL8750, CSA C22.2 No. 250.0-08, EAC TP TC 004, GB19510.1, GB19510.14, IP64 approved |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Помехоэмиссия | BS EN55015, BS EN61000-3-2 Class C (при нагрузке ≥75%), BS EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, EAC TP TC 020 |
| Суммарные гармонические искажения | THD < 20% при нагрузке ≥75% на входе 115/230 В AC и при нагрузке ≥75% на входе 277 В AC |
Условия эксплуатации
| Рабочая температура | -30 ~ +60 ℃, с учётом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,06%/℃ при 0 ~ 50 ℃ |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Класс изоляции | Класс II |
| Степень защиты | IP64 |
| Высота эксплуатации | Для высоты свыше 2000 м требуется температурное дерейтирование 3,5 ℃/1000 м для безвентиляторных моделей и 5 ℃/1000 м для моделей с вентилятором |
Надёжность, размеры и упаковка
| MTBF | 5217,1 тыс. ч минимум, Telcordia SR-332 (Bellcore); 621,4 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
| Габаритные размеры | 148,5 × 38,5 × 28 мм |
| Масса | 0,18 кг |
| Упаковка | 60 шт. / 12,8 кг / 0,9 куб. фута |
Механические данные
| Корпус | Пластиковый, полностью изолированный |
| Исполнение | IP64, для внутренней и наружной установки |
| Подключение входа | AC/L (коричневый), AC/N (синий), провод UL1015 18AWG×2C, длина 320±10 мм |
| Подключение выхода | +V (красный), -V (чёрный), провод UL1015 18AWG×2C, длина 320±10 мм |
| Регулировка | Предусмотрена подстройка параметров |
| Максимальная температура корпуса | 74,25 ℃, T case |
Применение
- Светодиодное освещение.
- Световые указатели и информационные табло.
- Установки в сухих и влажных зонах.
- Внутренний и наружный монтаж при соблюдении требований к IP64.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; требуется учитывать статические характеристики.
- См. «Методы управления светодиодным модулем».
- Блок питания предназначен для работы в составе конечного оборудования; электромагнитная совместимость должна подтверждаться повторно на уровне конечной установки.
- Непосредственное подключение к светодиодам рекомендуется; применение дополнительных драйверов не предусмотрено.
- Для выполнения требований актуального регламента ErP источник питания следует использовать только после выключателя, без постоянного подключения к сети.
- Для высоты более 2000 м необходимо учитывать температурное дерейтирование: 3,5 ℃/1000 м для безвентиляторных моделей и 5 ℃/1000 м для моделей с вентилятором.
- Перед использованием следует ознакомиться с руководством по монтажу и применению IP-защиты.
