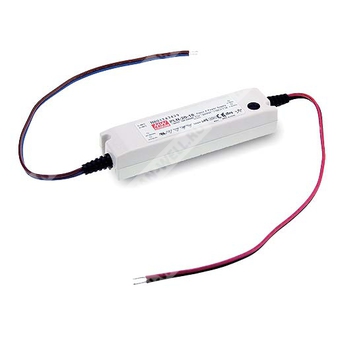

PLN-20-48 - компактный 20-Вт источник питания для светодиодных нагрузок с универсальным сетевым входом.
PLN-20-48 представляет собой импульсный источник питания для светодиодных систем с одним выходом, рассчитанный на работу в режиме стабилизации тока и предназначенный для питания светотехнических и сигнальных LED-приложений.
Расшифровка партномера
| Позиция | Расшифровка |
| PLN | Серия источников питания для светодиодов Mean Well |
| 20 | Номинальная мощность 20 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Краткое описание серии
Серия PLN-20 — это одноканальные светодиодные источники питания мощностью 20 Вт с универсальным входом переменного/постоянного тока, повышенной степенью защиты корпуса и встроенными средствами защиты по току, напряжению и температуре. Модель PLN-20-48 относится к исполнению на 48 В.
Особенности
- Универсальный вход переменного тока в полном диапазоне до 277 В AC.
- Возможность работы от постоянного входного напряжения.
- Охлаждение за счёт естественной конвекции воздуха.
- Встроенное ограничение постоянного тока с регулируемым уровнем защиты от перегрузки по току.
- Полная гальваническая изоляция в пластиковом корпусе.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение со степенью защиты IP64 для внутренней и наружной установки.
- Компактные габариты.
- Класс II, без заземляющего проводника.
- Проведён 100% прогонный тест под полной нагрузкой.
- Подходит для сухих и влажных помещений.
- Применение для светодиодного освещения и динамических вывесок.
Области применения
- Светодиодное освещение.
- Световые вывески и информационные табло.
- Наружные и внутренние светотехнические системы.
- Применения, требующие компактного источника питания с постоянным током.
Выход
| Параметр | Значение для PLN-20-48 |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки постоянного тока | 0,00–0,42 А |
| Номинальный выходной ток | 0,42 А |
| Номинальная мощность | 20,2 Вт |
| Пульсации и шум | 3,8 В п-п |
| Допуск по выходному напряжению | ±10% |
| Линейная стабилизация | ±3,0% |
| Стабилизация по нагрузке | ±10% |
| Время установки | 500 мс при 230 В AC, 2000 мс при 115 В AC, при полной нагрузке |
| Диапазон постоянного тока | 36–48 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–277 В AC; 127–392 В DC |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 0,4 А при 115 В AC; 0,2 А при 230 В AC; 0,15 А при 277 В AC |
| Пусковой ток | 35 А, холодный старт, длительность импульса 40 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,5 мА при 240 В AC |
| Коэффициент мощности | PF ≥ 0,95 при 115 В AC; PF > 0,9 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Общий коэффициент гармоник | THD < 20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥75% для 277 В AC |
Эффективность
| Параметр | Значение |
| КПД типовой | 83,5% |
| КПД для модели 48 В | Согласно графику зависимости от нагрузки и входного напряжения |
Защита
| Функция защиты | Реализация |
| Перегрузка по току | 95–110%; тип защиты: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 54–60 В; тип защиты: отключение выходного напряжения, восстановление через стабилитрон |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC61347-1, IEC61347-2-13, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, UL8750, CSA C22.2 No. 250.0-08, EAC TP TC 004, GB19510.1, GB19510.14, IP64 approved |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм при 500 В DC, 25 °C, 70% RH |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547, уровень light industry, EAC TP TC 020 |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥75%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 5217,1 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 621,4 тыс. ч минимум |
Размеры и конструктив
| Параметр | Значение |
| Габариты | 148,5 × 38,5 × 28 мм |
| Конструктив | Одноканальный источник питания для светодиодов, полностью изолированный пластиковый корпус |
| Степень защиты | IP64 |
| Класс защиты | Класс II |
Упаковка
| Параметр | Значение |
| Масса изделия | 0,18 кг |
| Количество в упаковке | 60 шт. |
| Масса упаковки | 12,8 кг |
| Объём упаковки | 0,9 куб. фута |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать статическую характеристику.
- См. раздел «Методы управления светодиодным модулем».
- Источники питания рассматриваются как компоненты, работающие в составе конечного изделия; из-за влияния монтажа на ЭМС конечный производитель должен повторно подтвердить соответствие директиве EMC для конечной сборки.
- Рекомендуется непосредственное подключение к светодиодам; применение дополнительных драйверов не предусмотрено.
- Для соответствия требованиям актуального регламента ErP по светильникам данный источник питания должен использоваться только после выключателя, без постоянного подключения к сети.
- Для моделей без вентилятора температурное снижение составляет 3,5 °C на 1000 м высоты, для моделей с вентилятором — 5 °C на 1000 м при высоте более 2000 м.
- Перед применением необходимо изучить руководство пользователя, особенно по вопросам установки и обеспечения степени защиты IP.
Диапазон постоянного тока для PLN-20-48 составляет 36–48 В, а рабочая область нагрузки соответствует режиму стабилизации тока, что делает изделие пригодным для питания светодиодных цепочек с фиксированным током.
