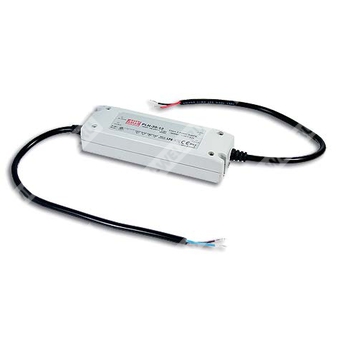

PLN-30-15 - компактный источник питания 30 Вт для светодиодных нагрузок с регулируемым током.
Расшифровка партномера
| Позиция | Значение |
| PLN | Серия источников питания Mean Well PLN |
| 30 | Номинальная выходная мощность 30 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и общие сведения
PLN-30-15 — одно-выходной источник питания для светодиодных применений мощностью 30 Вт, предназначенный для работы в режиме стабилизации тока с диапазоном регулировки выходного напряжения до 15 В. Устройство выполнено в полностью изолированном пластиковом корпусе с уровнем защиты IP64 и поддерживает универсальный вход переменного тока.
Особенности
- Универсальный вход переменного тока / полный диапазон до 295 В AC.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения тока с регулируемым уровнем защиты по току.
- Полностью изолированный пластиковый корпус с уровнем IP64.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям LPS.
- Источник питания класса II, без защитного заземления.
- 100% испытание под полной нагрузкой.
- Высокая надежность.
- Подходит для светодиодного освещения и световых табло.
- Соответствие мировым требованиям безопасности для осветительных систем.
- Промышленное исполнение для длительной эксплуатации.
Расшифровка назначения по режиму работы
Источник питания рекомендуется применять в области постоянного тока светодиодной нагрузки. В зоне стабилизации тока максимальное выходное напряжение определяется конфигурацией конечной системы.
Таблица параметров серии для модели PLN-30-15
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон постоянного тока | 0 ~ 2 А |
| Номинальный ток | 2 А |
| Номинальная мощность | 30 Вт |
| Предел регулировки выходного напряжения | 10,5 ~ 15 В |
| Предел регулировки тока | 3% ~ -25% |
| Нестабильность по линии | ±3,0% |
| Нестабильность по нагрузке | ±10% |
| Время установки | 500 мс / 230 В AC, 3000 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC, 127 ~ 417 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 / 115 В AC, PF > 0,9 / 230 В AC, PF > 0,9 / 277 В AC при полной нагрузке |
| Коэффициент полезного действия | 83,5% |
| Потребляемый ток | 0,2 А / 230 В AC |
| Пусковой ток | Холодный старт 35 А, twidth=25 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,5 мА / 240 В AC |
| Уровень суммарных гармонических искажений | < 20% при выходной нагрузке ≥75% для 115/230 В AC и ≥80% для 277 В AC |
| Максимальное количество источников на автомате 16 А | 64 шт. при автомате типа B / 64 шт. при автомате типа C при 230 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Диапазон выходного напряжения | 10,5 ~ 15 В |
| Диапазон выходного тока | 0 ~ 2 А |
| Номинальный ток | 2 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 2,6 В п-п |
| Регулировка выходного напряжения | -5% ~ 10%, настройка внутренним потенциометром SVR1 |
| Регулировка тока | 3% ~ -25%, настройка внутренним потенциометром SVR2 |
| Константно-токовая область | 8,4 ~ 12 В |
| Диапазон постоянного тока | 6,3 ~ 15 В |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 100 ~ 110% |
| Тип защиты по перегрузке | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 14 ~ 17 В |
| Защита от перегрева | Отключение выходного напряжения, повторное включение для восстановления |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25℃ / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +50℃ |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,06%/℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Дерейтинг по температуре | См. кривую снижения нагрузки |
Надёжность и габариты
| Параметр | Значение |
| MTBF | 4296,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 621,4 тыс. ч минимум по MIL-HDBK-217F (25℃) |
| Габариты | 145 × 47 × 30 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 60 шт. / 14,2 кг / 1,25 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, CSA C22.2 No. 207-M89 (кроме 48 В), TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP64 approved |
| Электромагнитная совместимость по излучению | BS EN/EN55015, BS EN/EN61000-3-2 Class C (pin ≥25W), Class D (>70% load); BS EN/EN61000-3-3; EAC TP TC 020 |
| Электромагнитная совместимость по помехоустойчивости | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, уровень light industry, критерий B; EAC TP TC 020 |
Механические сведения
| Параметр | Значение |
| Исполнение корпуса | Полностью изолированный пластиковый корпус |
| Степень защиты | IP64 |
| Подключение входа | AC/L (коричневый), AC/N (синий) |
| Подключение выхода | +V (красный), -V (чёрный) |
| Тип и сечение проводов | SVT 18AWG × 2C |
Характеристики моделей серии
| Модель | Номинальное напряжение | Номинальный ток | Диапазон тока | Номинальная мощность | Диапазон напряжения |
| PLN-30-15 | 15 В | 2 А | 0 ~ 2 А | 30 Вт | 10,5 ~ 15 В |
Примечания
- Все параметры, не оговорённые отдельно, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. Для подробностей следует учитывать статические характеристики.
- Выходное напряжение регулируется потенциометром SVR1 на плате; предел уровня ограничения постоянного тока регулируется потенциометром SVR2 на плате.
- См. «Методы питания светодиодного модуля».
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие директиве ЭМС для конечной установки.
- Непосредственное подключение к светодиодам допускается, но не рекомендуется для использования с дополнительными драйверами.
- Для выполнения требований последних норм ERP для осветительных приборов данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
- Дерейтинг температуры окружающей среды составляет 3,5℃/1000 м для моделей без вентилятора и 5℃/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Для любых замечаний по применению и по монтажу с обеспечением IP-защиты следует обращаться к руководству пользователя перед применением.
- PLN-30-15 может использоваться для любого источника света, освобождённого от требований ErP-Directive (EU) 2019/2020, например для сигнальных изделий, включая, но не ограничиваясь, дорожной, железнодорожной, морской или авиационной сигнализацией, системами управления дорожным движением или авиационными огнями.
