PLN-30-20
снят с производства

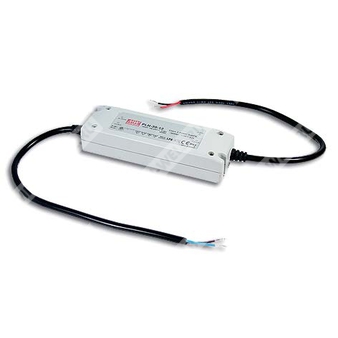

PLN-30-20 - источник питания для светодиодов на 20 В, 1,5 А, мощностью 30 Вт.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| PLN | Серия PLN, одноканальный источник питания для светодиодов |
| 30 | Номинальная мощность 30 Вт |
| 20 | Выходное напряжение 20 В |
Краткое описание
PLN-30-20 представляет собой импульсный одноканальный источник питания для светодиодных нагрузок с выходом постоянного тока, встроенной схемой коррекции коэффициента мощности, гальванической развязкой и полным набором защит. Модель предназначена для применения в системах светодиодного освещения и световых табло, где требуется стабильное питание в зоне постоянного тока.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Защиты: от короткого замыкания, перегрузки по току, перенапряжения, перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения тока с настраиваемым уровнем защиты по току.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям LPS.
- Источник питания класса II, без заземляющего контакта.
- 100% испытание на полную нагрузку.
- Высокая надежность.
- Подходит для светодиодного освещения и световых табло.
- Соответствие международным требованиям безопасности для осветительных применений.
Назначение
Источник питания рекомендуется для работы в области режима постоянного тока, непосредственно для питания светодиодов. В постоянном токе максимальное выходное напряжение зависит от конфигурации конечной системы. При необходимости совместимости следует учитывать параметры светодиодной нагрузки.
Параметры
Выход
| Выходное напряжение | 20 В |
| Диапазон постоянного тока | 0 ~ 1,5 А |
| Номинальный ток | 1,5 А |
| Номинальная мощность | 30 Вт |
| Диапазон регулировки напряжения | 14 ~ 20 В |
| Диапазон регулировки тока | 3% ~ -25% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±10% |
| Время установления | 500 мс / 230 В AC, 3000 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 2,6 В п-п |
| Допуск по выходному напряжению | ±5,0% |
| Область постоянного тока | 6,3 ~ 20 В |
Вход
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 / 115 В AC, PF > 0,9 / 230 В AC, PF > 0,9 / 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥80% для 277 В AC |
| Типовой КПД | 84% |
| Потребляемый ток | 0,2 А / 230 В AC |
| Пусковой ток | Холодный старт 35 А, twidth = 25 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,5 мА / 240 В AC |
Защиты
| Перегрузка по току | 100 ~ 110% |
| Тип защиты по перегрузке | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 23 ~ 26 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,06%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| MTBF | 4296,9 тыс. ч min. по Telcordia SR-332 (Bellcore); 621,4 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Стандарты безопасности | UL879, UL1310, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP64 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C (pin ≥25W), Class D (>70% load); BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55024; BS EN/EN61547; уровень light industry, критерий B; EAC TP TC 020 |
Конструктивные данные
| Габариты | 145 × 47 × 30 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 60 шт. / 14,2 кг / 1,25 куб. фута |
| Исполнение корпуса | Полностью изолированный пластиковый корпус |
| Степень защиты | IP64 |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает допуск на установку, стабилизацию по линии и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Для подробностей следует смотреть статические характеристики.
- Выходное напряжение регулируется потенциометром SVR1 на плате; предел уровня ограничения выходного тока регулируется потенциометром SVR2 на плате.
- Следует обращаться к разделу «Способы управления светодиодным модулем».
- Источники питания рассматриваются как компоненты, работающие совместно с конечным оборудованием. Поскольку ЭМС зависит от итоговой установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС на всей системе.
- Непосредственное подключение к светодиодам рекомендуется, но не подходит для использования с дополнительными драйверами.
- Для соответствия последним требованиям ErP для светильников данный источник питания может применяться только за выключателем и не должен быть постоянно подключен к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Для любых замечаний по применению и по установке с обеспечением IP-защиты следует обращаться к руководству пользователя.
- PLN-30-20 относится к серии PLN-30, предназначенной для применения в осветительных системах и световых табло.
Пояснение по режиму нагрузки
Для светодиодной нагрузки рекомендуется работа в зоне постоянного тока. В этой зоне выходное напряжение зависит от конфигурации конечной системы, а при перегрузке источник переходит в режим hiccup с последующим автоматическим восстановлением. Для типовой светодиодной характеристики область постоянного тока находится до предельного напряжения, соответствующего данной модели.
