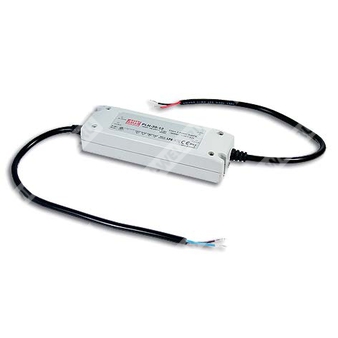

PLN-30-24 - импульсный источник питания 24 В 30 Вт для светодиодных нагрузок.
Расшифровка партномера
| Позиция | Значение | Расшифровка |
| PLN | Серия | Серия импульсных источников питания для светодиодных применений |
| 30 | Номинальная мощность | 30 Вт |
| 24 | Выходное напряжение | 24 В постоянного тока |
Назначение и особенности
PLN-30-24 представляет собой одно выходной источник питания для светодиодного освещения мощностью 30 Вт с выходным напряжением 24 В. Устройство рассчитано на работу от универсальной сети переменного тока и имеет встроенные функции защиты, а также активную коррекцию коэффициента мощности.
Основные свойства
- Универсальный вход переменного тока с расширенным диапазоном до 295 В переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты от перегрузки по току.
- Защиты от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Соответствие требованиям по применению в светотехнических системах и знаках переменной информации.
- Исполнение класса II, без функционального заземления.
- Испытание на 100% полной нагрузке.
- Высокая надёжность.
Расшифровка по области применения
Источники данной серии предназначены для светодиодного освещения и применений со знаками переменной информации, а также для работы в составе светотехнического оборудования, где требуется стабилизированный источник постоянного тока.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В постоянного тока |
| Номинальный выходной ток | 1,25 А |
| Диапазон регулировки выходного напряжения | 16,8...24 В |
| Диапазон регулировки тока | 0...1,25 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 2,6 Впик-пик |
| Допуск по выходному напряжению | ±10% |
| Регулировка по линии | ±3,0% |
| Регулировка по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В переменного тока; 3000 мс при 115 В переменного тока при полной нагрузке |
| Диапазон постоянного тока | 17...22 В |
| Рабочая зона постоянного тока | 6,3...24 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...295 В переменного тока; 127...417 В постоянного тока |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | Более 0,95 при 115 В переменного тока; более 0,9 при 230 В переменного тока; более 0,9 при 277 В переменного тока, при полной нагрузке |
| Коэффициент гармонических искажений | Менее 20% при нагрузке не менее 75% для 115/230 В переменного тока и не менее 80% для 277 В переменного тока |
| Потребляемый ток | 0,2 А при 230 В переменного тока |
| Пусковой ток | Холодный старт 35 А, длительность 25 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | Менее 0,5 мА при 240 В переменного тока |
Параметры защиты
| Вид защиты | Срабатывание | Восстановление |
| Перегрузка по току | 100...110% | Автоматическое после устранения неисправности |
| Короткое замыкание | Режим прерывистой работы | Автоматическое после устранения неисправности |
| Перенапряжение | 27...34 В | Отключение выходного напряжения, повторное включение питания для восстановления |
| Перегрев | Отключение выходного напряжения | Повторное включение питания для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30...+50 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% относительной влажности |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, по 12 минут на цикл, в течение 72 минут по осям X, Y, Z |
| Ограничение по высоте эксплуатации | Для высоты выше 2000 м требуется снижение температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP64 approved |
| Помехоэмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C (pin ≥25 Вт), Class D (>70% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, уровень для промышленной среды, критерий B; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 145 × 47 × 30 мм |
| Масса | 0,22 кг |
| Упаковка | 60 шт.; 14,2 кг; 1,25 куб. фута |
| Исполнение корпуса | Полностью изолированный пластиковый корпус |
| Степень защиты | IP64 |
Надёжность
| Параметр | Значение |
| MTBF | 4296,9 тыс. ч. минимум по Telcordia SR-332 (Bellcore); 621,4 тыс. ч. минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, специально не оговорённые, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Снижение номинала может потребоваться при низком входном напряжении.
- Выходное напряжение регулируется потенциометром SVR1 на плате; предел уровня постоянного тока регулируется потенциометром SVR2 на плате.
- Ограничение по току следует смотреть в разделе «Методы питания светодиодного модуля».
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; при изменении конструкции конечного изделия требуется повторная проверка ЭМС.
- Прямое подключение к светодиодам допустимо, однако устройство не предназначено для применения с дополнительными драйверами.
- Для выполнения требований последнего регламента ErP для светильников данный источник питания может использоваться только за выключателем и без постоянного подключения к сети.
- Снижение номинала по температуре окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Для примечаний по применению и требованиям к установке с функцией IP-защиты необходимо обращаться к руководству пользователя перед применением.
- PLN-30-24 относится к серии, рассчитанной на светотехнические применения и знаки переменной информации.
Условия постоянного тока для светодиодной нагрузки
Источник питания рекомендуется использовать в области постоянного тока для питания светодиодов. В зоне постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов по совместимости следует обратиться в MEAN WELL.
