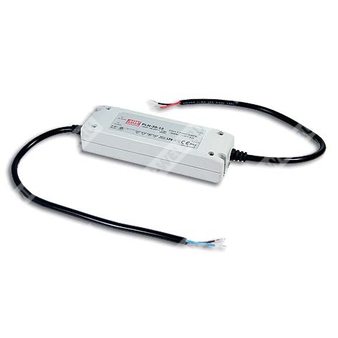

PLN-30-27
PLN-30-27 - герметичный 30-ваттный источник питания постоянного тока для светодиодных систем с активным PFC и защитами.
PLN-30-27 — одновыходовой источник питания для светодиодных нагрузок мощностью 30 Вт, предназначенный для работы в режиме стабилизации тока с возможностью регулировки выходного напряжения и ограничения тока. Модель выполнена в полностью изолированном пластиковом корпусе с уровнем защиты IP64, поддерживает универсальный вход переменного/постоянного тока и содержит встроенные защиты от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
Расшифровка партномера
| Партномер | Расшифровка |
| PLN | Серия источников питания для светодиодных применений |
| 30 | Номинальная мощность 30 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Основные особенности
- Универсальный вход переменного тока / полный диапазон до 295 В переменного тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты от перегрузки по току.
- Полностью изолированный пластиковый корпус с уровнем IP64.
- Встроенная функция активной коррекции коэффициента мощности.
- Соответствие требованиям LPS.
- Источник питания класса II, без защитного заземления.
- Испытание на 100% полной нагрузкой.
- Высокая надёжность.
- Подходит для светодиодного освещения и применений со световыми указателями движения.
Вход
| Диапазон входного напряжения | 90 ~ 295 В переменного тока |
| 127 ~ 417 В постоянного тока | |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF>0,95 при 115 В переменного тока, PF>0,9 при 230 В переменного тока, PF>0,9 при 277 В переменного тока при полной нагрузке |
| КНИ | < 20% при выходной нагрузке ≥75% для 115/230 В переменного тока и при выходной нагрузке ≥80% для 277 В переменного тока |
| Потребляемый ток, тип. | 0,2 А / 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт 35 А (twidth=25 мкс, измерено при 50% Ipeak) при 230 В переменного тока |
| Ток утечки | < 0,5 мА / 240 В переменного тока |
| Максимальное число БП на автомате 16 А | 64 шт. (автомат типа B) / 64 шт. (автомат типа C) при 230 В переменного тока |
Выход
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 1,12 А |
| Диапазон выходного тока | 0 ~ 1,12 А |
| Номинальная выходная мощность | 30,24 Вт |
| Диапазон регулировки выходного напряжения | 18,9 ~ 27 В |
| Диапазон регулировки выходного тока | 3% ~ -25% |
| Линейная стабилизация | ±3,0% |
| Стабилизация по нагрузке | ±10% |
| Время выхода на режим | 500 мс / 230 В переменного тока; 3000 мс / 115 В переменного тока при полной нагрузке |
| Диапазон постоянного тока | 6,3 ~ 27 В |
| Пульсации и шум, макс. | 2,3 В пик-пик |
| Допуск по выходному напряжению | ±5,0% |
Характеристики защиты
| Перегрузка по току | 100 ~ 110% |
| Тип защиты от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31 ~ 35 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,06%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Параметры безопасности и ЭМС
| Стандарты безопасности | UL879, UL1310, CSA C22.2 No. 207-M89 (кроме 48 В), TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP64 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| ЭМС, помехоэмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C (pin≥25 W), Class D (>70% load); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС, помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, уровень для light industry, критерий B; EAC TP TC 020 |
Механические данные
| Габариты | 145 × 47 × 30 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 60 шт. / 14,2 кг / 1,25 куб. фута |
| Исполнение корпуса | Полностью изолированный пластиковый корпус, IP64 |
Надёжность
| MTBF | 4296,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 621,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
1. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ, включёнными параллельно.
3. Допуск включает допуск на установку, линейную стабилизацию и стабилизацию по нагрузке.
4. Может потребоваться снижение мощности при пониженном входном напряжении. Дополнительные сведения см. в статических характеристиках.
5. Выходное напряжение может регулироваться с помощью SVR1 на печатной плате; предел уровня ограничения постоянного тока может регулироваться с помощью SVR2 на печатной плате.
6. См. «Методы питания светодиодного модуля».
7. Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку ЭМС-параметры зависят от полной установки, изготовитель конечного оборудования должен повторно подтвердить соответствие Директиве по ЭМС после окончательной сборки.
8. Непосредственное подключение к светодиодам допускается, но не рекомендуется при использовании дополнительных драйверов.
9. Для выполнения требований актуального регламента ErP для светильников данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
10. Снижение допустимой температуры окружающей среды при высоте более 2000 м составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
11. Для любых применений и при монтаже с функцией IP-защиты от воды следует обращаться к руководству пользователя перед применением.
12. PLN-30-27 относится к моделям, предназначенным для световых источников, исключённых из требований ErP-Директивы (ЕС) 2019/2020; пример применения — сигнальные изделия, включая, но не ограничиваясь, дорожной, железнодорожной, морской или авиационной сигнализацией, а также сигнальными светильниками управления движением и аэродромными огнями.
