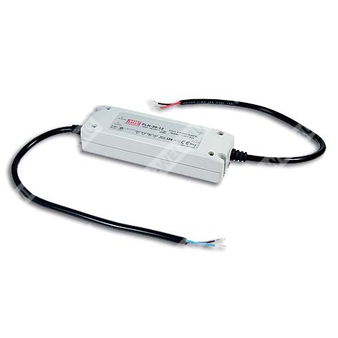

PLN-30-48 - герметичный источник питания для светодиодных нагрузок 48 В, 30 Вт с универсальным входом переменного тока.
Расшифровка партномера
| Позиция | Значение |
| PLN | Серия источников питания для светодиодного освещения |
| 30 | Номинальная мощность 30 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Краткое назначение
Компонент PLN-30-48 представляет собой импульсный источник питания постоянного напряжения и тока для светодиодных систем, рассчитанный на питание от универсальной сети переменного тока и эксплуатацию в составе светотехнического оборудования.
Особенности
- Универсальный вход переменного тока с расширенным диапазоном до 295 В AC.
- Выход 48 В для светодиодных нагрузок.
- Встроенная функция активной коррекции коэффициента мощности.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная изоляция в пластиковом корпусе с уровнем защиты IP64.
- Встроенная схема ограничения тока с регулируемым уровнем защиты от перегрузки по току.
- Функции защиты от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Соответствие требованиям к источникам питания класса II, без защитного заземления.
- Прохождение испытания на 100% полной нагрузке.
- Подходит для применения в светодиодном освещении и информационных указателях.
- Соответствие требованиям мировых норм безопасности для светотехники.
Области применения
- Светодиодное освещение.
- Световые и информационные указатели.
- Светотехнические устройства, требующие источника питания 48 В постоянного напряжения.
Электрические параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон подстройки выходного напряжения | 33,6…48 В |
| Номинальный выходной ток | 0,63 А |
| Диапазон регулировки тока | 0…0,63 А |
| Номинальная выходная мощность | 30,24 Вт |
| Диапазон постоянного тока | 33,6…48 В |
| Пульсации и шум | 3,7 В п-п |
| Допуск выходного напряжения | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В AC, 3000 мс при 115 В AC, при полной нагрузке |
| Область постоянного тока | 6,3…9 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…295 В AC; 127…417 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности, тип. | >0,95 при 115 В AC; >0,9 при 230 В AC; >0,9 при 277 В AC при полной нагрузке |
| КПД, тип. | 85,5% |
| Входной ток, тип. | 0,4 А при 115 В AC; 0,2 А при 230 В AC; 0,15 А при 277 В AC |
| Пусковой ток, тип. | Холодный старт 35 А (twidth=25 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | <0,5 мА при 240 В AC |
| Уровень гармонических искажений | <20% при выходной нагрузке ≥75% для 115/230 В AC и ≥80% для 277 В AC |
| Максимальное количество БП на автоматическом выключателе 16 А | 64 шт. при автомате типа B / 64 шт. при автомате типа C при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | 100…110% |
| Тип защиты от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 53…63 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+50 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,06%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Дерейтинг по высоте | 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
Надёжность
| Параметр | Значение |
| MTBF | 4296,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 621,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP64 approved |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C (при pin ≥25 Вт), Class D (>70% нагрузки); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС-устойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61547; уровень light industry, критерий B; EAC TP TC 020 |
Габаритные размеры и упаковка
| Параметр | Значение |
| Габариты | 145 × 47 × 30 мм (Д × Ш × В) |
| Упаковка | 0,22 кг; 60 шт. / 14,2 кг / 1,25 куб. фута |
| Исполнение корпуса | Полностью изолированный пластиковый корпус, степень защиты IP64 |
Примечания
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | При пониженном входном напряжении может потребоваться дерейтинг. Подробности следует смотреть по статическим характеристикам. |
| 5 | Выходное напряжение регулируется подстроечным резистором SVR1 на плате; предел постоянного тока регулируется подстроечным резистором SVR2 на плате. |
| 6 | Следует руководствоваться методами питания светодиодного модуля. |
| 7 | Источник питания рассматривается как компонент, работающий совместно с конечным изделием; ЭМС-показатели зависят от полной установки, поэтому конечное изделие должно проходить повторную проверку на соответствие ЭМС. |
| 8 | Непосредственное подключение к светодиодам допускается, но не рекомендуется при использовании дополнительных драйверов. |
| 9 | Для соответствия актуальным требованиям ErP для светильников данный источник питания следует использовать только за выключателем, без постоянного подключения к сети. |
| 10 | Дерейтинг по температуре окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте свыше 2000 м. |
| 11 | Для любых замечаний по применению и требованиям к водозащите следует обращаться к руководству пользователя перед применением. |
| 12 | PLN-30-9 предназначен для источников света, освобождённых от требований ErP-Директивы (EU) 2019/2020, например для сигнальных изделий. |
Статические характеристики и режим работы
Источник питания рассчитан на работу в области постоянного тока. В этой области максимальное выходное напряжение зависит от конфигурации конечной системы. При возникновении проблем совместимости рекомендуется обращение к производителю.
Дополнительные сведения
Серия PLN-30 относится к источникам питания для светодиодного освещения с активной коррекцией коэффициента мощности, широким диапазоном входного напряжения и режимом защиты с самовосстановлением. Конструкция ориентирована на применение в промышленной светотехнике и информационных системах, где требуется стабилизированное питание 48 В с ограничением тока и высокой надёжностью.
