PLN-30-9
PLN-30-9 - импульсный источник питания 30 Вт для светодиодных нагрузок с универсальным входом и защитами.
Расшифровка партномера
| Параметр | Значение |
| Серия | PLN |
| Номинальная мощность | 30 Вт |
| Выходное напряжение | 9 В |
| Назначение | Одноканальный источник питания для светодиодного освещения |
Краткое назначение
PLN-30-9 — 30-ваттный одновыходной источник питания для светодиодов с постоянным токовым режимом, активной коррекцией коэффициента мощности и степенью защиты IP64.
Описание
Источник питания PLN-30-9 относится к серии PLN-30 и предназначен для питания светодиодных модулей и аналогичных нагрузок, требующих стабилизированного питания в режиме постоянного тока. Устройство рассчитано на универсальный диапазон входного напряжения переменного тока, обладает встроенным активным ККМ, защитой от короткого замыкания, перегрузки по току, перенапряжения и перегрева, а также выполнено в полностью изолированном пластиковом корпусе со степенью защиты IP64.
Для применения в светотехнических системах данная модель допускает прямое подключение к светодиодам. Регулировка выходного напряжения и ограничения выходного тока осуществляется внутренними подстроечными элементами SVR1 и SVR2 после снятия верхней крышки. При этом рабочая область источника включает участок постоянного тока, что обеспечивает согласование с нагрузкой в составе LED-модулей.
Особенности
- Универсальный диапазон входного напряжения до 295 В переменного тока.
- Активная коррекция коэффициента мощности.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Встроенное ограничение тока с настройкой уровня OCP.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Соответствие классу II, без функционального защитного заземления.
- Подходит для светодиодного освещения и применения в информационных табло.
- Прохождение 100% испытания под полной нагрузкой.
Таблица параметров: выход
| Номинальное выходное напряжение | 9 В |
| Диапазон постоянного тока нагрузки | 0 ... 3,3 А |
| Номинальный выходной ток | 3,3 А |
| Номинальная мощность | 29,7 Вт |
| Диапазон регулировки выходного напряжения | -5% ... 10% |
| Диапазон регулировки выходного тока | 3% ... -25% |
| Регулировка напряжения | Внутренний подстроечный резистор SVR1 |
| Регулировка тока | Внутренний подстроечный резистор SVR2 |
| Нестабильность по линии | ±3,0% |
| Нестабильность по нагрузке | ±10% |
| Время установки | 500 мс / 230 В AC, 3000 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 2,6 В п-п |
| Диапазон постоянного тока | 6,3 ... 9 В |
Таблица параметров: вход
| Диапазон входного напряжения | 90 ... 295 В AC, 127 ... 417 В DC |
| Диапазон частоты | 47 ... 63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,9 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥75% для 115/230 В AC и ≥80% для 277 В AC |
| Типовой КПД | 80% |
| Входной ток | 0,44 А / 115 В AC; 0,2 А / 230 В AC; 0,15 А / 277 В AC |
| Пусковой ток | Холодный старт 35 А, twidth=25 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,5 мА / 240 В AC |
Таблица параметров: защиты
| Перегрузка по току | 100 ... 110% |
| Тип защиты от перегрузки по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 10 ... 14 В |
| Перегрев | Отключение выходного напряжения, повторное включение для восстановления |
Таблица параметров: условия эксплуатации
| Рабочая температура | -30 ... +50 °C |
| Рабочая влажность | 20 ... 95% RH, без конденсации |
| Температура и влажность хранения | -40 ... +80 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,06%/°C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Таблица параметров: безопасность и ЭМС
| Стандарты безопасности | UL879, UL1310, CSA C22.2 No. 207-M89 (кроме 48 В), TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP64 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C (pin≥25W), Class D (>70% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61547; light industry level, criteria B; EAC TP TC 020 |
Таблица параметров: прочее
| Средняя наработка на отказ | 4296,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 621,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 145 × 47 × 30 мм (Д × Ш × В) |
| Масса и упаковка | 0,22 кг; 60 шт. / 14,2 кг / 1,25 куб. фута |
Механическое исполнение

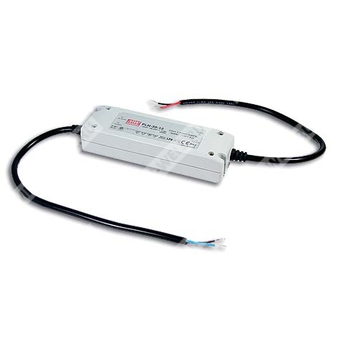

Корпус: Case No. 964A. Подвод проводов выполнен кабелями SVT 18AWG×2C. Входные проводники: AC/L коричневый, AC/N синий. Выходные проводники: +V красный, -V чёрный. На корпусе предусмотрена регулировка выходного напряжения и тока через SVR1 и SVR2.
Статические характеристики
Рабочие статические характеристики показывают сохранение номинальной нагрузки в диапазоне входного напряжения 90 ... 295 В AC при частоте 60 Гц. Для модели характерна допустимая работа при широком изменении входного напряжения с сохранением выходных параметров в пределах нормируемых допусков.
Рабочая область светодиодной нагрузки
Источник питания рекомендуется применять в области постоянного тока для питания светодиодов. В зоне постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов совместимости требуется согласование с MEAN WELL.
Примечания
| 1 | Все параметры, если не указано иное, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Следует проверять статические характеристики. |
| 5 | Выходное напряжение регулируется потенциометром SVR1 на печатной плате; уровень ограничения выходного постоянного тока регулируется SVR2. |
| 6 | Рекомендуется обращаться к документу «Методы управления светодиодным модулем». |
| 7 | Источники питания рассматриваются как компоненты, работающие совместно с конечным оборудованием; ЭМС-характеристики зависят от полной установки и требуют повторной квалификации ЭМС-директивы для конечного изделия. |
| 8 | Прямое подключение к светодиодам рекомендуется, однако оно не подходит для применения с дополнительными драйверами. |
| 9 | Для соответствия последним требованиям ErP по светильникам данный источник питания следует использовать только за выключателем, без постоянного подключения к сети. |
| 10 | Снижение допустимой температуры окружающей среды при высоте эксплуатации выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 11 | Перед использованием при установке с IP-защитой необходимо ознакомиться с руководством пользователя. |
| 12 | PLN-30-9 предназначен для использования в источниках света, освобождённых от требований Директивы ErP (ЕС) 2019/2020, например в сигнальной продукции. |
Дополнительные сведения
Серия PLN-30 характеризуется высокой эффективностью, активной коррекцией коэффициента мощности и пригодностью для светотехнических применений, включая освещение и сигнальные устройства. Для модели PLN-30-9 основным рабочим режимом является режим постоянного тока с номинальным выходом 9 В и током до 3,3 А.
