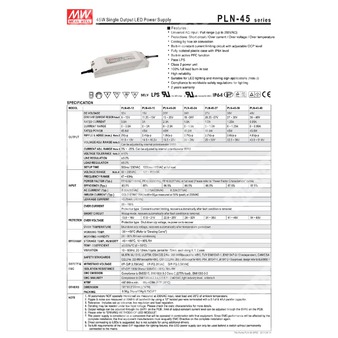

PLN-45-12
PLN-45-12 — источник питания постоянного напряжения 12 В мощностью 45,6 Вт для светодиодных нагрузок.
Назначение: одноканальный источник питания для светодиодного освещения и световых табло, работающий от сети переменного тока широкого диапазона с поддержкой активной коррекции коэффициента мощности.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PLN | Серия источников питания для светодиодных нагрузок |
| 45 | Номинальная мощность 45 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Краткое описание серии
Серия PLN-45 представляет собой компактные однотактные источники питания для светодиодных систем с универсальным входом переменного тока, свободной конвекцией охлаждения, встроенным ограничением тока, полной электрической изоляцией в пластиковом корпусе с классом защиты IP64. Для модели PLN-45-12 нормирован выход 12 В.
Особенности
- Универсальный вход переменного тока, полный диапазон до 295 В AC.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты от перегрузки по току.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Встроенная функция активной коррекции коэффициента мощности.
- Соответствие требованиям LPS.
- Устройство класса 2.
- 100% испытание при полной нагрузке на прогонном режиме.
- Повышенная надёжность.
- Подходит для светодиодного освещения и световых динамических табло.
- Соответствие мировым требованиям безопасности для светотехнической продукции.
- Двухлетний гарантийный срок.
Параметры модели PLN-45-12
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 3,8 А |
| Диапазон тока | 0 ~ 3,8 А |
| Номинальная мощность | 45,6 Вт |
| Пульсации и шум | 2 Вп-п |
| Регулировка выходного напряжения | 3% ~ -25%; регулировка внутренним потенциометром SVR2 |
| Регулировка выходного тока | ±10% |
| Погрешность установки | Входит в состав суммарной погрешности |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установления | 500 мс при 230 В AC, 1200 мс при 115 В AC, при полной нагрузке |
| Диапазон постоянного тока | 9 ~ 12 В |
| Регулировка напряжения | Регулируется внутренним потенциометром SVR1 |
| Предел уровня постоянного тока | 11,5 ~ 13 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF>0,92 при 115 В AC; PF>0,9 при 230 В AC; PF>0,9 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥80% для 277 В AC |
| КПД, тип. | 84,5% |
| Входной ток, тип. | 0,55 А / 115 В AC; 0,275 А / 230 В AC; 0,22 А / 277 В AC |
| Пусковой ток, тип. | Холодный запуск 35 А, длительность импульса 50 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
| Максимальное число БП на автомат 16 А | 42 устройства при автомате типа B / 42 устройства при автомате типа C при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | 95 ~ 110%; тип защиты — ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91, CSA C22.2 No. 250.0-08, EAC TP TC 004; IP64 approved; design refer to UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥75%), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, light industry level, EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 3444,5 тыс. ч. минимум, Telcordia SR-332 (Bellcore); 417,1 тыс. ч. минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,5 кг |
| Упаковка | 24 шт. / 13 кг / 0,87 CUFT |
Механическое исполнение
Корпус типоразмера Case No.960A. Выводы выполнены проводами: вход — SVT 18AWG×3C, выход — SVT 18AWG×2C. Длина выводов 300±20 мм. Присутствует провод защитного заземления FG (зелёно-жёлтый).
Типовая область работы со светодиодной нагрузкой
Источник питания рекомендуется эксплуатировать в области постоянного тока (CC) для питания светодиодов. В постоянной токовой области максимальное выходное напряжение определяется конфигурацией конечной системы. При несовместимости следует обращаться в MEAN WELL.
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на параллельной комбинации 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. Дополнительные сведения приведены на статических характеристиках.
5. Выходное напряжение регулируется через SVR1 на печатной плате; предел уровня постоянного тока регулируется через SVR2 на печатной плате.
6. См. методики управления светодиодными модулями.
7. Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС для всей системы.
8. Рекомендуется непосредственное подключение к светодиодам; применение дополнительных драйверов не подходит.
9. Для выполнения требований актуального регламента ErP для светильников данный источник питания допускается применять только после выключателя, не остающегося постоянно подключённым к сети.
10. Снижение допустимой температуры окружающей среды при высоте эксплуатации более 2000 м составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
11. Перед применением следует ознакомиться с руководством пользователя по вопросам применения и монтажа функции IP64.
