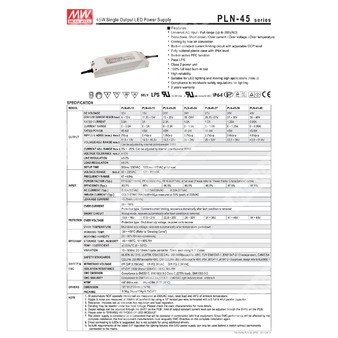

PLN-45-15 - компактный 45-Вт источник питания для светодиодов с универсальным входом и стабилизацией тока.
PLN-45-15 — это импульсный источник питания постоянного тока для светодиодных систем мощностью 45 Вт, выполненный в полностью изолированном пластиковом корпусе с уровнем защиты IP64. Модель предназначена для питания светодиодных светильников и других нагрузок, работающих в режиме постоянного тока, с возможностью тонкой подстройки выходного напряжения и ограничения выходного тока.
Расшифровка партномера
| Элемент | Значение |
|---|
| PLN | Серия источников питания Mean Well для светодиодных применений |
| 45 | Номинальная мощность 45 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Ключевые особенности
- Универсальный вход переменного тока и полный диапазон работы до 295 В AC.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем OCP.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Встроенная активная функция коррекции коэффициента мощности.
- Соответствие требованиям класса LPS.
- Устройство класса 2.
- Испытание на 100% нагрузке в процессе прожига.
- Высокая надёжность.
- Предназначен для светодиодного освещения и подвижных знаков.
- Соответствие международным требованиям безопасности для светотехники.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 15 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ~ 3 А |
| Номинальная мощность | 45 Вт |
| Диапазон подстройки выходного напряжения | 11,5 ~ 16,2 В |
| Диапазон подстройки ограничения тока | 3% ~ -25%, регулируется внутренним потенциометром SVR2 |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В AC, 1200 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 2,4 В п-п |
| Рабочая область | Рекомендуется работа в области постоянного тока для питания светодиодов |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 295 В AC, 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 / 115 В AC, PF > 0,9 / 230 В AC, PF > 0,9 / 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥75% на 115/230 В AC и при нагрузке ≥80% на 277 В AC |
| Типичный КПД | 85% |
| Потребляемый ток | 0,275 А / 230 В AC |
| Пусковой ток | Холодный старт 35 А, twidth=50 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Максимальное число блоков на автомат 16 А | 42 шт. при автомате типа B / 42 шт. при автомате типа C при 230 В AC |
Диапазон постоянного тока
| Параметр | Значение |
|---|
| Верхняя граница диапазона напряжения | 11,25 ~ 15 В |
| Регион постоянного тока | 9 ~ 12 В |
Защиты
| Параметр | Описание |
|---|
| Перегрузка по току | 95 ~ 110%, тип защиты: ограничение постоянного тока, восстановление автоматически после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,5 ~ 21 В; тип защиты: отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения, восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% относительной влажности, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2 G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 3444,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 417,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89 (кроме 48 В), TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), CSA C22.2 No. 250.0-08 (кроме 48 В), EAC TP TC 004, IP64 approved, design refer to UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты ЭМС излучения | BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3; EAC TP TC 020 |
| Стандарты ЭМС помехоустойчивости | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, light industry level, EAC TP TC 020 |
| THD | < 20% при указанных условиях нагрузки и входного напряжения |
Габариты и масса
| Параметр | Значение |
|---|
| Размеры | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,5 кг |
| Упаковка | 24 шт. / 13 кг / 0,87 куб. фута |
Конструктивные сведения
| Параметр | Значение |
|---|
| Корпус | Полностью изолированный пластиковый корпус с уровнем IP64 |
| Охлаждение | Свободная конвекция воздуха |
| Подстройка выходного напряжения | Через внутренний потенциометр SVR1 на плате |
| Подстройка ограничения тока | Через внутренний потенциометр SVR2 на плате |
| Схема подключения | Вход: AC/L, AC/N, FG; выход: +V, -V |
Примечания
- Все параметры, специально не оговорённые иначе, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. Подробности следует смотреть в статических характеристиках.
- Выходное напряжение регулируется через SVR1 на печатной плате; предел уровня постоянного тока регулируется через SVR2 на печатной плате.
- См. «Методы управления светодиодным модулем».
- Блок питания рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС на полной системе.
- Рекомендуется прямое подключение к светодиодам; дополнительное драйверное устройство применять не следует.
- Для выполнения требований актуального регламента ErP для светотехнических изделий данный источник питания может использоваться только за выключателем, не подключённым постоянно к сети.
- Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с руководством пользователя для сведений по применению и монтажу функции IP-защиты.
Описание
Серия PLN-45 представляет собой источники питания для светодиодного освещения мощностью 45 Вт с универсальным входом переменного тока и широким диапазоном входного напряжения. Модель PLN-45-15 ориентирована на питание светодиодных модулей, где требуется стабилизированный ток и работа в области постоянного тока. Встроенная коррекция коэффициента мощности, защита от короткого замыкания, перегрузки, перенапряжения и перегрева, а также IP64-корпус делают изделие пригодным для промышленного светотехнического применения.
