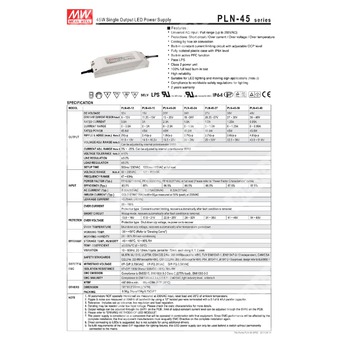

PLN-45-24 - источник питания для светодиодов 24 В, 45 Вт, с универсальным AC-входом и защитами по току, напряжению и температуре.
PLN-45-24 — это одноканальный источник питания для светодиодных нагрузок мощностью 45 Вт с выходным напряжением 24 В, предназначенный для питания светодиодных модулей и светотехнических систем с режимом постоянного тока.
Расшифровка партномера
| PLN | Серия источников питания MEAN WELL для светодиодных применений |
| 45 | Номинальная мощность 45 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Ключевые особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Работа от сети 90…295 В AC и 127…417 В DC.
- Пассивное охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулировкой уровня OCP.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Встроенная активная функция коррекции коэффициента мощности.
- Соответствие требованиям LPS.
- Устройство класса II.
- 100% испытание на полную нагрузку.
- Высокая надежность.
- Подходит для светодиодного освещения и движущихся рекламных конструкций.
- Соответствие мировым требованиям безопасности для светотехники.
Назначение
Источник питания предназначен для применения в светодиодных системах, где требуется стабилизированное питание с режимом работы в области постоянного тока. Рекомендуется для прямого подключения светодиодов.
Основные параметры
| Выходное напряжение постоянного тока | 24 В |
| Номинальный ток | 1,9 А |
| Диапазон выходного тока | 0…1,9 А |
| Номинальная мощность | 45,6 Вт |
| Диапазон регулировки выходного напряжения | 24…26 В |
| Диапазон регулировки ограничения тока | 3%…-25%, регулируется внутренним подстроечным резистором SVR2 |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В AC, 1200 мс / 115 В AC при полной нагрузке |
| КПД тип. | 86,5% |
| Коэффициент мощности тип. | PF>0,92 при 115 В AC, PF>0,9 при 230 В AC, PF>0,9 при 277 В AC при полной нагрузке |
Вход
| Диапазон входного напряжения | 90…295 В AC, 127…417 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Входной ток тип. | 0,55 А / 115 В AC, 0,275 А / 230 В AC, 0,22 А / 277 В AC |
| Пусковой ток тип. | 35 А, холодный старт, twidth=50 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
| Максимальное число источников на автоматическом выключателе 16 А | 42 шт. при автомате типа B / 42 шт. при автомате типа C при 230 В AC |
| Общие коэффициент гармоник | <20% при нагрузке ≥75% на входе 115/230 В AC и при нагрузке ≥80% на входе 277 В AC |
Выход
| Режим работы | Область постоянного тока |
| Номинальное напряжение | 24 В |
| Диапазон постоянного тока | 0…1,9 А |
| Пульсации и шумы макс. | 2,7 Вp-p |
| Диапазон постоянного тока при регулировке | 18…24 В |
| Диапазон ограничения напряжения | 24…26 В |
Защита
| Перегрузка по току | Тип: постоянное ограничение тока, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 28…32 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Уровень OCP | 95…110% |
Эксплуатационные условия
| Рабочая температура | -30…+50 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 12 мин./цикл, продолжительность 72 мин. по осям X, Y, Z |
Надежность
| MTBF | 3444,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 417,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No. 223-M91, CSA C22.2 No. 250.0-08, EAC TP TC 004, IP64 approved, design refer to UL60950-1 |
| ЭМС излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, light industry level, EAC TP TC 020 |
Габариты и упаковка
| Габаритные размеры | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,5 кг |
| Упаковка | 24 шт. / 13 кг / 0,87 куб. фута |
| Исполнение корпуса | Полностью изолированный пластиковый корпус, IP64 |
Настройка
Выходное напряжение и ограничение выходного тока регулируются внутренними подстроечными резисторами после снятия верхней крышки:
- SVR1 — регулировка выходного напряжения.
- SVR2 — регулировка уровня постоянного тока / ограничения тока.
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шумы измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Выходное напряжение регулируется через SVR1 на плате; предел постоянного тока регулируется через SVR2 на плате.
- См. руководство по методам управления светодиодными модулями.
- Источник питания является компонентом, работающим в составе конечного оборудования; для итоговой установки требуется повторная оценка ЭМС.
- Рекомендуется прямое подключение к светодиодам; использование дополнительных драйверов не подходит.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания может использоваться только после выключателя, без постоянного подключения к сети.
- При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с руководством пользователя по вопросам монтажа и требованиям к влагозащите IP.
