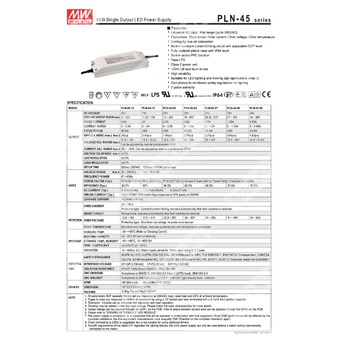

PLN-45-27 - импульсный источник питания 45 Вт для светодиодных систем с выходом 27 В.
Расшифровка партномера
| Партномер | Расшифровка |
| PLN | Серия источников питания Mean Well PLN |
| 45 | Номинальная мощность 45 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Назначение и особенности
PLN-45-27 — одно выходной источник питания для светодиодного освещения и знаков, рассчитанный на работу в режиме постоянного тока, с широким диапазоном сетевого входа, активной коррекцией коэффициента мощности, встроенными защитами и степенью защиты корпуса IP64.
Особенности:
- Универсальный вход переменного тока с широким диапазоном до 295 В AC.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по току.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям LPS.
- Устройство класса 2.
- 100% испытание на прогон под полной нагрузкой.
- Высокая надёжность.
- Подходит для светодиодного освещения и подвижных информационных табло.
Выход
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 1,7 А |
| Диапазон выходного тока | 0 ~ 1,7 А |
| Номинальная мощность | 45,9 Вт |
| Пульсации и шум | 2,7 В п-п |
| Диапазон подстройки выходного напряжения | 20,25 ~ 27 В |
| Диапазон подстройки ограничения выходного тока | 3% ~ -25%, подстройка внутренним потенциометром SVR2 |
| Допуск по выходному напряжению | ±10% |
| Линейная стабилизация | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В AC, 1200 мс / 115 В AC при полной нагрузке |
| Диапазон постоянного тока | 18 ~ 24 В |
Вход
| Диапазон входного напряжения | 90 ~ 295 В AC, 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 при 115 В AC, PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC при полной нагрузке |
| Типовой КПД | 86,5% |
| Типовой входной ток | 0,275 А / 230 В AC |
| Пусковой ток | Холодный старт 35 А, импульс 50 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Максимальное число блоков на автоматическом выключателе 16 А | 42 шт. при автомате типа B / 42 шт. при автомате типа C на 230 В AC |
| Полные гармонические искажения | THD < 20% при нагрузке от 75% и выше для 115/230 В AC, при 277 В AC — при нагрузке от 80% и выше |
Защита
| Перегрузка по току | 95 ~ 110% |
| Тип защиты по перегрузке | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31 ~ 35 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин. по осям X, Y, Z |
Надёжность и габариты
| MTBF | 3444,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 417,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,5 кг |
| Упаковка | 24 шт. / 13 кг / 0,87 CUFT |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Безопасность и ЭМС
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89 (кроме 48 В), TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), CSA C22.2 No. 250.0-08 (кроме 48 В), EAC TP TC 004, IP64 approved, design refer to UL60950-1 |
| Излучаемые помехи | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥75%), BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск при настройке, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Выходное напряжение регулируется внутренним потенциометром SVR1 на плате; уровень ограничения постоянного тока регулируется потенциометром SVR2 на плате.
- См. документ «СПОСОБЫ УПРАВЛЕНИЯ СВЕТОДИОДНЫМ МОДУЛЕМ».
- Источники питания рассматриваются как компоненты, работающие в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен заново подтвердить соответствие Директиве по ЭМС на всей установке.
- Рекомендуется непосредственное подключение светодиодов, дополнительное драйверное звено не требуется.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания может использоваться только после выключателя, не имеющего постоянного подключения к сети.
- Температурное снижение нагрузки по высоте выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с руководством пользователя по вопросам установки и требованиям к IP-защите.
