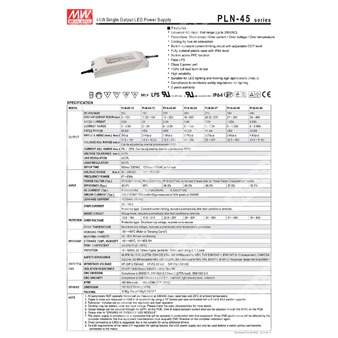

PLN-45-36 - компактный источник питания 36 В мощностью 45 Вт для светодиодных систем и промышленной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| PLN | Серия источников питания Mean Well PLN |
| 45 | Номинальная мощность 45 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Назначение и особенности
PLN-45-36 представляет собой одноканальный импульсный источник питания для светодиодного освещения и связанных применений. Устройство работает от универсальной сети переменного тока с расширенным диапазоном входного напряжения, имеет встроенную активную коррекцию коэффициента мощности, защиту от короткого замыкания, перегрузки по току, перенапряжения и перегрева, а также полностью изолированный пластиковый корпус со степенью защиты IP64.
Особенности:
- Универсальный вход переменного тока / полный диапазон до 295 В AC.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Встроенная схема ограничения тока с регулируемым уровнем OCP.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Встроенная активная функция коррекции коэффициента мощности.
- Соответствие LPS.
- Устройство класса 2.
- 100% испытание при полной нагрузке на прогон.
- Повышенная надежность.
- Пригоден для светодиодного освещения и приложений с движущимися вывесками.
- Соответствие мировым нормам безопасности для осветительных применений.
- Предусмотрено подключение через выключатель без постоянного подключения к сети для соответствия требованиям ErP.
Выход
| Параметр | Значение для PLN-45-36 |
| Номинальное напряжение постоянного тока | 36 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0 ~ 1,25 А |
| Номинальная мощность | 45 Вт |
| Диапазон регулировки выходного напряжения | 32,5 ~ 39 В |
| Диапазон регулировки ограничения тока | 3% ~ -25%, регулируется внутренним подстроечным резистором SVR2 |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В AC, 1200 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 3,6 В p-p |
| Диапазон постоянного тока | 27 ~ 36 В |
Вход
| Параметр | Значение для PLN-45-36 |
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 / 115 В AC, PF > 0,9 / 230 В AC, PF > 0,9 / 277 В AC при полной нагрузке |
| Коэффициент нелинейных искажений | THD < 20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥80% для 277 В AC |
| Типичный КПД | 87,5% |
| Типичный входной ток | 0,275 А / 230 В AC |
| Пусковой ток | Холодный старт 35 А (twidth = 50 мкс, измерение при 50% Ipeak) при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
Защита
| Параметр | Описание |
| Перегрузка по току | 95 ~ 110%; тип защиты: ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 41 ~ 46 В; тип защиты: отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89 (кроме 48 В), TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), CSA C22.2 No. 250.0-08 (кроме 48 В), EAC TP TC 004, IP64 approved, design refer to UL60950-1 |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC; вход/земля: 2 кВ AC; выход/земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥75%), BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 3444,5 тыс. часов минимум по Telcordia SR-332 (Bellcore); 417,1 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,5 кг |
| Упаковка | 24 шт. / 13 кг / 0,87 CUFT |
Примечания
| 1 | Все параметры, не указанные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Необходимо проверять статические характеристики для получения подробной информации. |
| 5 | Выходное напряжение регулируется внутренним потенциометром SVR1 на печатной плате; предел уровня постоянного тока можно регулировать потенциометром SVR2 на печатной плате. |
| 6 | См. «Методы управления светодиодным модулем». |
| 7 | Источник питания рассматривается как компонент, который работает совместно с конечным оборудованием. Поскольку ЭМС зависит от всей установки, производитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС для всей установки. |
| 8 | Рекомендуется непосредственное подключение к светодиодам, но не допускается использование дополнительных драйверов. |
| 9 | Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания может применяться только после выключателя, без постоянного подключения к сети. |
| 10 | Снижение допустимой температуры окружающей среды составляет 3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft). |
| 11 | По вопросам применения и по вопросам установки с обеспечением водозащиты IP следует обращаться к руководству пользователя перед использованием. |
Режим работы светодиодной нагрузки
Источник питания рекомендуется использовать в области работы с постоянным током для управления светодиодами. В области постоянного тока максимальное выходное напряжение драйвера зависит от конфигурации конечной системы. При наличии проблем совместимости следует обращаться в MEAN WELL.
| Характеристика | Описание |
| Рабочая область | Постоянный ток |
| Поведение в зоне защиты | Hiccup protection |
| Типовая ВАХ светодиодной нагрузки | Напряжение увеличивается до области постоянного тока; при превышении условий возможен переход в режим защиты |
Механическое исполнение
Корпус: Case No. 960A. Подвод входных и выходных проводов выполнен кабелями SVT 18AWG. Длина выводов составляет 300 ±20 мм.
| Параметр | Значение |
| Входные провода | AC/L (коричневый), AC/N (синий), FG (желто-зеленый), SVT 18AWG×3C |
| Выходные провода | +V (красный), -V (черный), SVT 18AWG×2C |
| Размеры корпуса | 181 мм |
| Ширина | 61,5 мм |
| Высота | 35 мм |
| Дополнительные конструктивные размеры | 6,26 мм; 21,25 мм; 30,75 мм; 90,5 мм; 2-R2,5 |
Сведения о применении
- Светодиодное освещение.
- Подвижные световые и информационные вывески.
- Применения, требующие компактного изолированного источника постоянного напряжения 36 В.
