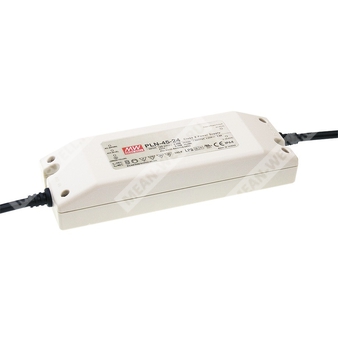

PLN-45-48 - импульсный источник питания 48 В, 45 Вт для светодиодных нагрузок с активным PFC и защитами.
Расшифровка партномера
| PLN | Серия источников питания Mean Well PLN |
| 45 | Номинальная мощность 45 Вт |
| 48 | Выходное напряжение 48 В постоянного тока |
Краткое назначение
PLN-45-48 — одноканальный источник питания для светодиодных систем с постоянным током, широким диапазоном сетевого входа, встроенными защитами и пассивным охлаждением.
Особенности
- Универсальный вход переменного тока / полный диапазон до 295 В AC.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по току.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Встроенная функция активной коррекции коэффициента мощности.
- Соответствие требованиям LPS.
- Источник питания класса 2.
- 100% испытание под полной нагрузкой на прогреве.
- Высокая надежность.
- Подходит для светодиодного освещения и подвижных знаков.
- Соответствие мировым требованиям по безопасности для осветительного оборудования.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 0,95 А |
| Диапазон выходного тока | 0 ~ 0,95 А |
| Номинальная мощность | 45,6 Вт |
| Пульсации и шум | 4,6 В пик-пик |
| Допуск по выходному напряжению | ±10% |
| Диапазон регулировки выходного напряжения | 43,6 ~ 51,8 В |
| Диапазон постоянного тока | 36 ~ 48 В |
| Линейная стабилизация | ±3,0% |
| Нагрузочная стабилизация | ±5,0% |
| Время установки | 500 мс / 230 В AC, 1200 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 / 115 В AC, PF > 0,9 / 230 В AC, PF > 0,9 / 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥80% для 277 В AC |
| Типовой КПД | 87,5% |
| Ток потребления | 0,275 А / 230 В AC |
| Пусковой ток | Холодный старт 35 А (twidth = 50 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Максимальное число БП на автомате 16 А | 42 единицы (автомат типа B) / 42 единицы (автомат типа C) при 230 В AC |
Защиты
| Параметр | Значение |
| Перегрузка по току | 95 ~ 110% |
| Тип защиты при перегрузке | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 54 ~ 60 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89 (кроме 48 В), TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), CSA C22.2 No. 250.0-08 (кроме 48 В), EAC TP TC 004, IP64 approved, design refer to UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, light industry level, EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 3444,5 тыс. ч минимум, Telcordia SR-332 (Bellcore); 417,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,5 кг |
| Упаковка | 24 шт. / 13 кг / 0,87 CUFT |
| Корпус | Case No. 960A |
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- При низком входном напряжении может потребоваться дерейтинг. Подробности — в статических характеристиках.
- Выходное напряжение регулируется внутренним подстроечным резистором SVR1 на плате; уровень ограничения постоянного тока регулируется подстроечным резистором SVR2 на плате.
- См. раздел «Методы управления светодиодным модулем».
- Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС на уровне готовой установки.
- Прямое подключение к светодиодам рекомендуется, но не подходит для применения с дополнительными драйверами.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания допускается применять только за выключателем, не подключенным постоянно к сети.
- При высоте эксплуатации выше 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством пользователя по вопросам монтажа и степени защиты IP.
Диапазон постоянного тока
| Модель | Диапазон постоянного тока |
| PLN-45-48 | 36 ~ 48 В |
Перевод обозначений параметров серии для модели PLN-45-48
| Обозначение | Значение для PLN-45-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,95 А |
| Диапазон регулировки напряжения | 43,6 ~ 51,8 В |
| Защита от перенапряжения | 54 ~ 60 В |
