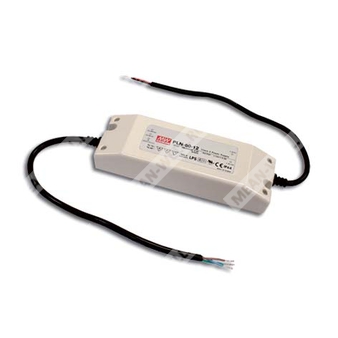

PLN-60-12 — источник питания 12 В мощностью 60 Вт для светодиодных нагрузок с режимом стабилизации тока и полным набором защит.
Расшифровка партномера
| Параметр | Расшифровка |
| PLN | Серия светодиодных источников питания Mean Well PLN |
| 60 | Номинальная мощность 60 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
PLN-60-12 — однофазный импульсный источник питания для светодиодного освещения и световых указателей, рассчитанный на работу в режиме постоянного тока в допустимой рабочей области нагрузки. Конструкция выполнена в полностью изолированном пластиковом корпусе со степенью защиты IP64 и охлаждением за счёт свободной конвекции воздуха.
- Универсальный диапазон входного напряжения переменного тока.
- Высокий КПД до 89%.
- Встроенные защиты от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Встроенная схема ограничения выходного тока с регулируемым уровнем защиты.
- Активный корректор коэффициента мощности.
- Соответствие требованиям для осветительных применений.
- Класс II по электрической защите.
- Испытание полной нагрузкой при прогреве 100%.
- Подходит для сухих и влажных помещений.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0–5 А |
| Номинальная мощность | 60 Вт |
| Диапазон постоянного тока | 8,4–12 В |
| Диапазон регулировки выходного напряжения | 11,5–13 В |
| Диапазон регулировки ограничения тока | 3%–25% от номинального значения, регулировка внутренним потенциометром SVR2 |
| Допуск по выходному напряжению | ±10% |
| Пульсации и шум | 2 Вп-п |
| Регулирование по линии | ±3,0% |
| Регулирование по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В AC, 3000 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–295 В AC, 127–417 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,92 при 115 В AC; PF > 0,9 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| КПД | 85% |
| Входной ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 35 А, холодный старт, twidth = 45 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
| Общее гармоническое искажение | < 20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥80% для 277 В AC |
| Максимальное число источников питания на автоматическом выключателе 16 А | 32 устройства при выключателе типа B; 32 устройства при выключателе типа C, при 230 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим с прерывистым восстановлением, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,8–16 В |
| Защита от перегрева | Выходное напряжение отключается, восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89; TUV BS EN/EN61347-1, BS EN/EN61347-2-13; CAN/CSA C22.2 No. 223-M91; CSA C22.2 No. 250.0-08; EAC TP TC 004; IP64 approved; конструкция по UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55024; BS EN/EN61547; light industry level; EAC TP TC 020 |
| Степень защиты корпуса | IP64 |
| Класс изделия | Класс 2 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3445,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 497,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,5 кг |
| Упаковка | 24 шт. / 13 кг / 0,87 CUFT |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать статические характеристики.
- Выходное напряжение регулируется внутренним потенциометром SVR1 на плате; уровень ограничения выходного постоянного тока регулируется потенциометром SVR2 на плате.
- Необходимо обращаться к документу «Режимы управления светодиодным модулем».
- Источники питания рассматриваются как компоненты, работающие в составе конечного оборудования; при изменении условий монтажа требуется повторная оценка ЭМС конечного изделия.
- Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не подходит.
- Для выполнения требований ErP для осветительных приборов данный источник питания может использоваться только за выключателем, не подключённым постоянно к сети.
- При высоте эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует изучить руководство пользователя по вопросам монтажа и степени защиты IP.
- PLN-60-12 применяется для любых источников света, освобождённых от требований директивы ErP (EU) 2019/2020, например для сигнальных изделий, включая, но не ограничиваясь дорожной, железнодорожной, морской или авиационной сигнализацией, средствами управления движением и огнями аэродромов.
