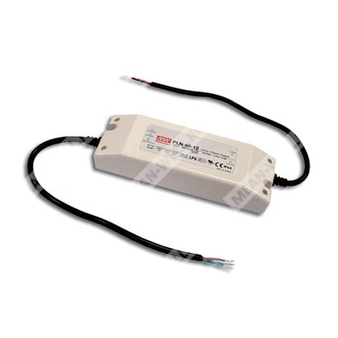

PLN-60-15 - импульсный источник питания для светодиодных нагрузок мощностью 60 Вт с выходом 15 В.
Расшифровка партномера
| Позиция | Расшифровка |
| PLN | Серия источников питания для светодиодов Mean Well PLN |
| 60 | Номинальная мощность 60 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Краткое описание
PLN-60-15 — это одно-выходной источник питания для светодиодных систем серии PLN-60, предназначенный для работы в режиме постоянного тока с возможностью подстройки выходного напряжения и ограничения выходного тока. Изделие рассчитано на питание светодиодного оборудования, световых приборов и движущихся знаков, а также на эксплуатацию в сухих и влажных помещениях при степени защиты IP64.
Особенности
- Универсальный диапазон входного напряжения переменного тока до 295 В AC.
- Высокий КПД до 86% для исполнения 15 В.
- Встроенные защиты: от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты от перегрузки по току.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям LPS.
- Класс II по электробезопасности.
- Испытание на 100% полной нагрузке.
- Предназначен для светодиодного освещения и световых указателей.
- Пригоден для сухих и влажных помещений.
- Соответствие мировым требованиям безопасности для светотехнических изделий.
Область применения
- Светодиодное освещение.
- Световые указатели и табло.
- Светотехнические системы, работающие в режиме постоянного тока.
Основные электрические параметры
| Параметр | Значение |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток | 4 А |
| Диапазон тока | 0–4 А |
| Номинальная мощность | 60 Вт |
| Диапазон постоянного тока | 10.5–15 В |
| Диапазон регулировки выходного напряжения | 11.5–16.2 В |
| Диапазон регулировки ограничения выходного тока | Может регулироваться внутренним потенциометром SVR2 |
| Точность выходного напряжения | ±10% |
| Стабилизация по линии | ±3.0% |
| Стабилизация по нагрузке | ±5.0% |
| Время установления | 500 мс при 230 В AC, 3000 мс при 115 В AC, полная нагрузка |
| Пульсации и шум | 2.4 Vp-p |
| КПД | 86% |
| Коэффициент мощности | PF > 0.92 при 115 В AC, PF > 0.9 при 230 В AC, PF > 0.9 при 277 В AC, полная нагрузка |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке от 75% и выше для 115/230 В AC; при 277 В AC — при нагрузке от 80% и выше |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90–295 В AC, 127–417 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 0.8 А при 115 В AC, 0.4 А при 230 В AC, 0.3 А при 277 В AC |
| Пусковой ток | 35 А, cold start, twidth = 45 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | < 0.75 мА / 240 В AC |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки по току | Режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 17.5–21 В, отключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3.75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и помехоустойчивость
| Параметр | Значение |
| Излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥75%), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Надежность и конструктив
| Параметр | Значение |
| MTBF | 3445.2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 497.9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 181 × 61.5 × 35 мм (Д × Ш × В) |
| Масса | 0.5 кг |
| Упаковка | 24 шт. / 13 кг / 0.87 CUFT |
Классы и соответствие стандартам
- UL879, UL1310, UL8750.
- CSA C22.2 No. 207-M89.
- TUV BS EN/EN61347-1, BS EN/EN61347-2-13.
- CAN/CSA C22.2 No. 223-M91.
- CSA C22.2 No. 250.0-08.
- EAC TP TC 004.
- IP64 approved.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0.1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать статические характеристики.
- Выходное напряжение регулируется потенциометром SVR1 на плате; уровень ограничения тока постоянного режима регулируется потенциометром SVR2 на плате.
- Следует обращаться к «Методам управления LED-модулями».
- Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием; EMC-параметры подлежат повторной оценке на уровне конечного изделия.
- Рекомендуется прямое подключение к светодиодам; использование дополнительных драйверов не подходит.
- Для соблюдения требований последнего регламента ErP для светильников данное изделие может использоваться только за выключателем, не имеющим постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды при высоте выше 2000 м: 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством пользователя по вопросам монтажа и обеспечению водозащиты IP.
- PLN-60-12 применяется для световых источников, исключённых из требований ErP Directive (EU) 2019/2020; для PLN-60-15 данное ограничение в таблице не указано.
Характеристики режима постоянного тока
Для модели 15 В область постоянного тока составляет 10.5–15 В. В этой области максимальное выходное напряжение драйвера зависит от конфигурации конечной системы. При наличии вопросов по совместимости рекомендуется обратиться в MEAN WELL.
Сведения по входным токам короткого замыкания и гармоникам
Для модели PLN-60-15 указан высокий коэффициент мощности и ограничение полного коэффициента гармонических искажений на уровне менее 20% при заданной нагрузке. Это позволяет применять источник в светотехнических системах с требованиями к качеству потребляемого тока.
