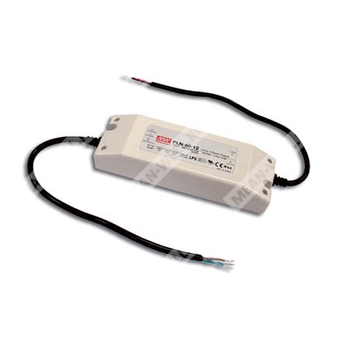

PLN-60-20 - импульсный источник питания 60 Вт для светодиодных нагрузок с выходом 20 В и режимом стабилизации тока.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PLN | Серия светодиодных источников питания |
| 60 | Номинальная мощность 60 Вт |
| 20 | Номинальное выходное напряжение 20 В |
Назначение и особенности
PLN-60-20 — это одно выходной источник питания для светодиодов мощностью 60 Вт, предназначенный для работы в режиме стабилизации тока и питания LED-модулей, а также световых указателей. Устройство рассчитано на универсальный сетевой вход переменного тока, имеет высокий КПД, встроенную активную коррекцию коэффициента мощности и полный набор защит.
Основные особенности
- Универсальный вход переменного тока: до 295 В~
- Высокий КПД: до 87,5%
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев
- Охлаждение за счет свободной конвекции воздуха
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по перегрузке
- Полностью изолированный пластиковый корпус с классом защиты IP64
- Встроенная активная коррекция коэффициента мощности
- Соответствие требованиям LPS
- Устройство класса II
- Испытание 100% полной нагрузкой
- Высокая надежность
- Подходит для LED-освещения и световых указателей
- Подходит для сухих и влажных помещений
- Соответствие мировым требованиям безопасности для светотехнической продукции
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 20 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ~ 3 А |
| Номинальная мощность | 60 Вт |
| Диапазон подстройки выходного напряжения | 3% ~ -25%, регулировка внутренним потенциометром SVR1 |
| Диапазон подстройки ограничения тока | Можно регулировать внутренним потенциометром SVR2 |
| Регулировка напряжения | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В~, 3000 мс / 115 В~ при полной нагрузке |
| Пульсации и шум | 1,8 В пик-пик |
| Диапазон постоянного тока | 14 ~ 20 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В~ / 127 ~ 417 В= |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 / 115 В~, PF > 0,9 / 230 В~, PF > 0,9 / 277 В~ при полной нагрузке |
| КПД | 87,5% |
| Потребляемый ток | 0,8 А / 115 В~, 0,4 А / 230 В~, 0,3 А / 277 В~ |
| Пусковой ток | Холодный старт 35 А (twidth=45 мкс, измерено при 50% Ipeak) при 230 В~ |
| Ток утечки | <0,75 мА / 240 В~ |
| Максимум БП на 16 А автомате | 32 устройства (автомат типа B) / 32 устройства (автомат типа C) при 230 В~ |
| Общий коэффициент гармоник | THD < 20% при нагрузке выходов ≥75% для 115/230 В~ и ≥80% для 277 В~ |
Защита
| Параметр | Значение |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 23 ~ 28 В |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 3445,2 тыс. ч минимум, Telcordia SR-332 (Bellcore); 497,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No. 223-M91, CSA C22.2 No. 250.0-08, EAC TP TC 004, IP64 approved, design refer to UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ~; I/P-FG: 2 кВ~; O/P-FG: 0,5 кВ~ |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В= / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, light industry level, EAC TP TC 020 |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,5 кг |
| Упаковка | 24 шт. / 13 кг / 0,87 куб. фута |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Case No. 960A |
| Выводы входа | SVT 18AWG × 3C |
| Выводы выхода | SVT 18AWG × 2C |
| Длина проводов | 300 ± 20 мм |
| Крепежные отверстия | 2-R2,5 |
Константный ток и рабочая область
Источник питания рекомендуется использовать в области стабилизации тока для питания светодиодов. В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов совместимости требуется обращение к MEAN WELL.
Для модели 20 В диапазон постоянного тока составляет 14 ~ 20 В.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оканчивающейся параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. Для подробностей следует обращаться к статическим характеристикам.
- Выходное напряжение можно регулировать потенциометром SVR1 на печатной плате; уровень ограничения постоянного тока можно регулировать потенциометром SVR2 на печатной плате.
- См. «Способы управления светодиодным модулем».
- Источник питания рассматривается как компонент для работы в составе конечного оборудования; из-за влияния полного монтажа конечный производитель должен повторно подтвердить соответствие Директиве ЭМС для всей установки.
- Прямое подключение к светодиодам рекомендуется, но не подходит для использования дополнительных драйверов.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания может использоваться только после выключателя, не имеющего постоянного подключения к сети.
- Для фанless-моделей температурный дерейтинг на высотах выше 2000 м составляет 3,5 °C/1000 м; для моделей с вентилятором — 5 °C/1000 м.
- Для рекомендаций по применению и по монтажу с сохранением степени защиты от воды IP следует обращаться к руководству пользователя.
Способ управления светодиодным модулем
Данный источник питания рекомендуется использовать в области стабилизации тока для управления светодиодами.
В области постоянного тока наибольшее выходное напряжение драйвера зависит от конфигурации конечной системы. При наличии вопросов совместимости следует обращаться в MEAN WELL.
