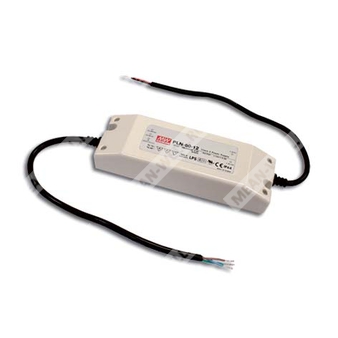

PLN-60-24 — одноканальный источник питания для светодиодных систем мощностью 60 Вт с выходом 24 В и защитами.
Назначение: импульсный AC/DC источник питания постоянного тока для питания светодиодных нагрузок, сигнальных и осветительных систем.
Расшифровка партномера
| Позиция | Расшифровка |
| PLN | Серия источников питания для светодиодных применений |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое описание серии
Серия PLN-60 представляет собой полностью изолированные источники питания в пластиковом корпусе со степенью защиты IP64, предназначенные для питания светодиодных модулей в режиме постоянного тока. Изделие поддерживает универсальный диапазон входного напряжения переменного тока, оснащено активной коррекцией коэффициента мощности, имеет встроенное ограничение тока и защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Основные особенности
- Универсальный вход переменного тока, полный диапазон до 295 В AC.
- Высокий КПД до 89%.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет естественной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты от перегрузки по току.
- Полностью изолированный пластиковый корпус, степень защиты IP64.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям LPS.
- Источник питания класса 2.
- 100% испытание под полной нагрузкой на старение.
- Высокая надежность.
- Подходит для светодиодного освещения и движущихся рекламных табло.
- Подходит для сухих и влажных помещений.
- Соответствие мировым требованиям безопасности для осветительных устройств.
- Компактное исполнение для промышленного и светотехнического применения.
Выход
| Параметр | Значение для PLN-60-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный ток | 2,5 А |
| Диапазон выходного тока | 0 ~ 2,5 А |
| Номинальная мощность | 60 Вт |
| Диапазон постоянного тока | 16,8 ~ 24 В |
| Диапазон регулировки напряжения | 24 ~ 26 В |
| Диапазон регулировки тока | 3% ~ -25%; регулировка внутренним потенциометром SVR2 |
| Пульсации и шум | 2,7 В п-п |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установления | 500 мс при 230 В AC, 3000 мс при 115 В AC, полная нагрузка |
Вход
| Параметр | Значение для PLN-60-24 |
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF>0,92 при 115 В AC; PF>0,9 при 230 В AC; PF>0,9 при 277 В AC, при полной нагрузке |
| Типовой КПД | 87% |
| Типовой входной ток | 0,4 А при 230 В AC |
| Пусковой ток | Холодный старт 35 А, twidth=45 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
| Допустимое число блоков на автомат 16 А | 32 шт. при автомате типа B; 32 шт. при автомате типа C, при 230 В AC |
| Общий коэффициент гармоник | <20% при выходной нагрузке ≥75% для 115/230 В AC и ≥80% для 277 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | Режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16 В |
| Перегрев | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
| Срабатывание защиты от перенапряжения | 95 ~ 110% |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No. 223-M91, CSA C22.2 No. 250.0-08, EAC TP TC 004, IP64 approved; design refer to UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% нагрузки), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 3445,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 497,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 181 × 61,5 × 35 мм |
| Масса | 0,5 кг |
| Упаковка | 24 шт. / 13 кг / 0,87 CUFT |
Механическое исполнение
Корпус типоразмера Case No. 960A. Выводы выполнены проводами: вход сети, заземление корпуса и выход постоянного тока. Регулировка выходного напряжения и ограничения выходного тока осуществляется через внутренние потенциометры SVR1 и SVR2 после снятия верхней крышки.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует проверять статические характеристики.
- Выходное напряжение регулируется потенциометром SVR1 на печатной плате; предел уровня постоянного тока ограничивается SVR2 на печатной плате.
- См. методики управления светодиодными модулями.
- Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку характеристики ЭМС зависят от полной установки, изготовитель конечного оборудования должен заново подтвердить соответствие ЭМС на завершенной установке.
- Прямое подключение к светодиодам рекомендуется, но не подходит для использования с дополнительными драйверами.
- Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания может использоваться только после выключателя, не имеющего постоянного соединения с сетью.
- Снижение параметров по температуре окружающей среды для работы на высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством пользователя по вопросам применения и монтажной защиты от влаги.
- PLN-60-12 используется для источников света, освобожденных от требований ErP-Directive (EU) 2019/2020; данное замечание относится к модели 12 В и не является характеристикой PLN-60-24.
Характер применения
PLN-60-24 предназначен для питания светодиодных нагрузок в режиме постоянного тока, с работой в области CC-кривой. Для LED-модулей предпочтительно непосредственное подключение к источнику питания, при этом допустимые режимы работы определяются совокупной нагрузочной характеристикой конечной системы.
Дополнительные сведения по эксплуатации
Источник рассчитан на работу в сухих и влажных помещениях, соответствует требованиям для осветительных систем и применяется в промышленной светотехнике, рекламных и сигнальных установках. Для корректной работы необходимо учитывать температурное дерейтинг-ограничение и условия монтажа, влияющие на тепловой режим корпуса.
