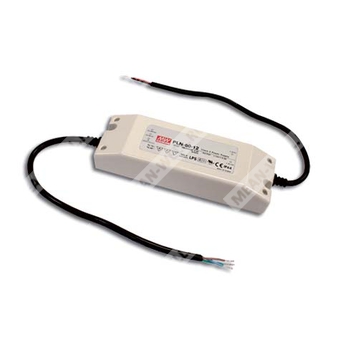

PLN-60-27 - герметичный 60-ваттный LED источник питания 27 В для светодиодных систем.
Расшифровка партномера
| Элемент | Расшифровка |
| PLN | Серия импульсных источников питания для светодиодных нагрузок Mean Well PLN |
| 60 | Номинальная выходная мощность 60 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Краткое назначение
Источник питания серии PLN-60 для светодиодных светильников и табло с работой в режиме постоянного тока и регулируемым выходным напряжением.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Высокий КПД до 89%.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по перегрузке по току.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие LPS.
- Источник питания класса 2.
- Испытание при 100% полной нагрузке.
- Высокая надежность.
- Подходит для светодиодного освещения и применения в движущихся табло.
- Подходит для сухих и влажных помещений.
- Соответствие мировым требованиям по безопасности для освещения.
Области применения
- Светодиодное освещение.
- Движущиеся табло и знаковые системы.
- Объекты в сухих и влажных помещениях.
Выходные параметры
| Параметр | Значение для PLN-60-27 |
| Выходное напряжение | 27 В DC |
| Номинальный ток | 2,3 А |
| Диапазон тока | 0 ~ 2,3 А |
| Номинальная мощность | 62,1 Вт |
| Диапазон регулировки напряжения | 25 ~ 30 В |
| Диапазон регулировки тока | 3% ~ -25%, регулировка внутренним потенциометром SVR2 |
| Регулировка выходного напряжения | Осуществляется внутренним потенциометром SVR1 на плате |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В AC, 3000 мс при 115 В AC при полной нагрузке |
| Пульсации и шум | 2,7 В p-p |
| Зона постоянного тока | 18,9 ~ 27 В |
Входные параметры
| Параметр | Значение для PLN-60-27 |
| Диапазон входного напряжения | 90 ~ 295 В AC, 127 ~ 417 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 при 115 В AC; PF > 0,9 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке от 75% и выше на 115/230 В AC, и при нагрузке от 80% и выше на 277 В AC |
| Потребляемый ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | Холодный старт 35 А, длительность 45 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
| Максимальное количество блоков на автомате 16 А | 32 шт. для автоматического выключателя типа B / 32 шт. для типа C при 230 В AC |
Защиты
| Функция защиты | Поведение |
| Перегрузка по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31 ~ 35 В; отключение выходного напряжения с последующим автоматическим восстановлением после перезапуска питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 12 мин/цикл, 72 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89 (кроме 48 В), TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), CSA C22.2 No. 250.0-08 (кроме 48 В), EAC TP TC 004, IP64 approved; design refer to UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥75%), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, light industry level, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 3445,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 497,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,5 кг |
| Упаковка | 24 шт. / 13 кг / 0,87 CUFT |
| Степень защиты корпуса | IP64 |
Конструктивные сведения
Корпус выполнен в полностью изолированном пластиковом исполнении. Подключение выполнено через провода: вход сети AC/L (коричневый), AC/N (синий), FG (желто-зеленый); выход +V (красный), -V (черный). Регулировка выходного напряжения и уровня ограничения тока выполняется после снятия верхней крышки с помощью внутренних подстроечных резисторов SVR1 и SVR2.
Режим работы с LED-нагрузкой
Источник питания рекомендуется использовать в области постоянного тока для питания светодиодов. В постоянной токовой области максимальное выходное напряжение зависит от конфигурации конечной системы. При необходимости совместимости следует учитывать характеристики подключаемой LED-нагрузки.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует смотреть статические характеристики.
- Выходное напряжение регулируется потенциометром SVR1 на плате; уровень ограничения постоянного тока регулируется потенциометром SVR2 на плате.
- См. руководство по методам управления LED-модулем.
- Источник питания рассматривается как компонент, предназначенный для работы совместно с конечным оборудованием; при окончательной установке следует повторно подтверждать соответствие требованиям ЭМС.
- Непосредственное подключение к светодиодам рекомендуется, но не подходит для использования дополнительных драйверов.
- Для соответствия последним требованиям ErP для светильников данный источник питания может использоваться только за выключателем, который не имеет постоянного подключения к сети.
- Для моделей без вентилятора снижение допустимой температуры окружающей среды на высоте выше 2000 м составляет 3,5 °C/1000 м.
- Для информации по применению и предупреждениям по установке функции IP-защиты следует обращаться к руководству пользователя.
- PLN-60-27 относится к серии PLN-60; в документе также указано, что модель PLN-60-12 предназначена для источников света, освобожденных от требований ErP.
