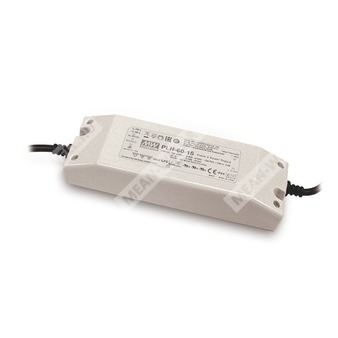

PLN-60-36
PLN-60-36 - источник питания постоянного тока для светодиодных нагрузок на 36 В.
Расшифровка партномера
| Поле | Значение |
| PLN | Серия источников питания MEAN WELL для светодиодных применений |
| 60 | Номинальная мощность 60 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Назначение
PLN-60-36 представляет собой одноканальный источник питания для светодиодных нагрузок с режимом постоянного тока, предназначенный для питания светодиодных модулей, световых приборов и вывесок. Устройство поддерживает универсальный диапазон входного напряжения переменного тока, обладает активной коррекцией коэффициента мощности, защитой от короткого замыкания, перегрузки по току, перенапряжения и перегрева, а также выполнено в полностью изолированном пластиковом корпусе со степенью защиты IP64.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Высокий КПД до 89%.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по току.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям LPS.
- Источник питания класса 2.
- 100% испытание под полной нагрузкой в процессе обкатки.
- Высокая надежность.
- Подходит для светодиодного освещения и световых указателей.
- Подходит для сухих и влажных помещений.
- Соответствие мировым нормам безопасности для светотехнического оборудования.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Номинальный ток | 1,7 А |
| Диапазон тока | 0 ~ 1,7 А |
| Номинальная мощность | 61,2 Вт |
| Регулировка выходного напряжения | 3% ~ -25%, регулируется внутренним потенциометром SVR1 |
| Диапазон постоянного тока | 25,2 ~ 36 В |
| Допуск по напряжению | ±10% |
| Нестабильность по линии | ±3,0% |
| Нестабильность по нагрузке | ±5,0% |
| Время установления | 500 мс при 230 В AC, 3000 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум | 3,6 В п-п |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 при 115 В AC; PF > 0,9 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥80% для 277 В AC |
| Типовой КПД | 89% |
| Типовой входной ток | 0,4 А при 230 В AC |
| Пусковой ток | Холодный старт 35 А, twidth=45 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Максимальное число источников на автомате 16 А | 32 штуки при автомате типа B / 32 штуки при автомате типа C при 230 В AC |
Параметры защиты
| Защита от перегрузки по току | Тип: ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Режим «пульсация», автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 13,8 ~ 16 В |
| Защита от перегрева | Выходное напряжение отключается, восстановление после снижения температуры |
| Дополнительное ограничение тока | Уровень OCP регулируется через SVR2 на плате |
Параметры окружающей среды
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Безопасность | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89 (кроме 48 В), TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), CSA C22.2 No. 250.0-08 (кроме 48 В), EAC TP TC 004, IP64 approved; design refer to UL60950-1 |
| ЭМС, излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС, помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Габариты, масса и упаковка
| Габариты | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,5 кг |
| Упаковка | 24 шт. / 13 кг / 0,87 CUFT |
MTBF
| MTBF | 3445,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 497,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Эксплуатационные и конструктивные сведения
| Корпус | Полностью изолированный пластиковый корпус, степень защиты IP64 |
| Охлаждение | Свободная конвекция воздуха |
| Регулировка выходного напряжения | SVR1 на плате |
| Регулировка уровня ограничения тока | SVR2 на плате |
| Подключение нагрузки | Непосредственное подключение к светодиодам предпочтительно |
Примечания
1. Все параметры, специально не оговоренные иначе, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск на установку, нестабильность по линии и нестабильность по нагрузке.
4. При низком входном напряжении может потребоваться дерейтинг. Дополнительные сведения приведены в статических характеристиках.
5. Выходное напряжение регулируется потенциометром SVR1 на плате; предел уровня постоянного тока регулируется потенциометром SVR2 на плате.
6. См. раздел «Способы управления светодиодным модулем».
7. Источник питания рассматривается как компонент, применяемый совместно с конечным оборудованием. Поскольку ЭМС-характеристики зависят от полной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС-директиве для всего изделия.
8. Рекомендуется непосредственное подключение к светодиодам, применение дополнительных драйверов не подходит.
9. Для выполнения требований актуального регламента ErP для светильников данный источник питания для светодиодов может использоваться только за выключателем, не имеющим постоянного подключения к сети.
10. Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
11. Для любых замечаний по применению и по монтажу водозащитной функции IP следует обращаться к руководству пользователя перед использованием.
12. PLN-60-12 применяется для любых источников света, освобожденных от требований ErP-директивы (EU) 2019/2020; например, для сигнальной продукции, включая, но не ограничиваясь, дорожными, железнодорожными, морскими или воздушными сигнальными лампами, а также лампами управления движением или аэродромного освещения.
Диапазон постоянного тока для модели 36 В
| Модель | Диапазон постоянного тока |
| PLN-60-36 | 25,2 ~ 36 В |
Дополнительные сведения по модели
| Номинальное напряжение системы | 36 В |
| Токовая характеристика | Источник рассчитан на работу в области постоянного тока для питания светодиодов |
| Тип применения | Светодиодное освещение и световые указатели |
