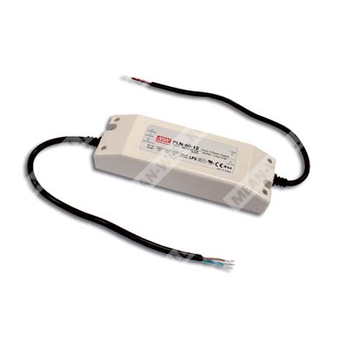

PLN-60-48 - импульсный источник питания 48 В для светодиодных нагрузок и систем промышленного освещения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PLN | Серия источников питания MEAN WELL для светодиодных применений |
| 60 | Номинальная мощность 60 Вт |
| 48 | Выходное напряжение 48 В постоянного тока |
Назначение
PLN-60-48 — одно выходной источник питания для светодиодной техники с универсальным входом переменного тока, активной коррекцией коэффициента мощности, защитой от короткого замыкания, перегрузки по току, перенапряжения и перегрева. Предназначен для питания светодиодных светильников и световых указателей, а также для применения в сухих и влажных местах.
Особенности
- Универсальный вход переменного тока с расширенным диапазоном до 295 В AC.
- Высокий КПД до 89%.
- Встроенная активная коррекция коэффициента мощности.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты от перегрузки по току.
- Класс изоляции II.
- Прохождение испытания на 100% нагрузке при обкатке.
- Соответствие мировым требованиям безопасности для светотехнических изделий.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 1,3 А |
| Диапазон выходного тока | 0 ~ 1,3 А |
| Номинальная мощность | 62,4 Вт |
| Регулировка выходного напряжения | 3% ~ -25%, настройка внутренним подстроечным резистором SVR1 |
| Диапазон регулировки тока | Настройка внутренним подстроечным резистором SVR2 |
| Диапазон постоянного тока | 33,6 ~ 48 В |
| Допуск выходного напряжения | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установления | 500 мс / 230 В AC, 3000 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 4,6 Вp-p |
| Защита от перенапряжения | 54 ~ 60 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 при 115 В AC; PF > 0,9 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| КПД | 89% |
| Потребляемый ток | 0,3 А при 277 В AC |
| Пусковой ток | Холодный старт 35 А, длительность импульса 45 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
| Максимальное число блоков на автоматический выключатель 16 А | 32 шт. для автоматического выключателя типа B / 32 шт. для типа C при 230 В AC |
| Нелинейные искажения | THD < 20% при нагрузке ≥75% для 115/230 В AC и при нагрузке ≥80% для 277 В AC |
Защиты
| Функция | Реализация |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, автоматическое повторное включение для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура хранения, влажность | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| Дерейтинг по высоте | При высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Значение |
| Соответствие по излучению | BS EN/EN55015, BS EN/EN61000-3-2 Класс C (при нагрузке ≥75%), BS EN/EN61000-3-3, EAC TP TC 020 |
| Соответствие по помехоустойчивости | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, TUV BS EN/EN61347-1, BS EN/EN61347-2-13 independent, CAN/CSA C22.2 No. 223-M91, CSA C22.2 No. 250.0-08, EAC TP TC 004, IP64 approved |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 181 × 61,5 × 35 мм |
| Масса | 0,5 кг |
| Упаковка | 24 шт. / 13 кг / 0,87 CUFT |
| MTBF | 3445,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 497,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение и настройка
Для настройки выходного напряжения и ограничения тока требуется снять верхнюю крышку и выполнить регулировку подстроечными резисторами SVR1 и SVR2, расположенными на печатной плате.
Примечания
| № | Текст примечания |
| 1 | Все параметры, не указанные особо, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Следует уточнять по статическим характеристикам. |
| 5 | Выходное напряжение регулируется подстроечным резистором SVR1 на плате; предельный уровень стабилизации по постоянному току регулируется подстроечным резистором SVR2 на плате. |
| 6 | См. руководство по способам управления светодиодными модулями. |
| 7 | Источник питания рассматривается как компонент, работающий в составе конечного оборудования; из-за влияния полной установки на ЭМС конечный производитель должен повторно подтвердить соответствие директиве ЭМС для всего изделия. |
| 8 | Рекомендуется непосредственное подключение к светодиодам; применение дополнительных драйверов не предусмотрено. |
| 9 | Для соответствия последней редакции ErP для осветительных приборов данный источник питания может использоваться только после выключателя, без постоянного подключения к сети. |
| 10 | При высоте эксплуатации более 2000 м: снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 11 | Перед применением следует ознакомиться с руководством пользователя по вопросам применения и требованиям к установке функции IP-защиты от воды. |
| 12 | PLN-60-12 применяется для источников света, освобожденных от требований ErP-Direective (EU) 2019/2020, например для сигнальных изделий. |
Сферы применения
- Светодиодное освещение.
- Световые указатели и сигнальные системы.
- Промышленные светотехнические решения с питанием от сети переменного тока.
- Применение в сухих и влажных помещениях.
