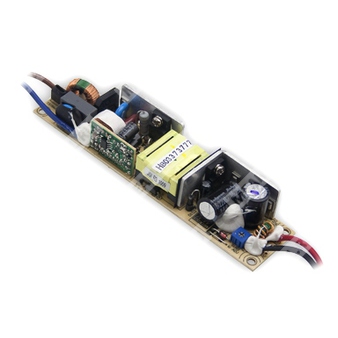

PLP-20-12
PLP-20-12 - компактный источник питания для светодиодов 12 В с постоянным ограничением тока и активной коррекцией коэффициента мощности.
PLP-20-12 — одноканальный импульсный источник питания для светодиодных нагрузок мощностью 20 Вт, предназначенный для работы от сети переменного и постоянного тока с универсальным входом. Изделие относится к серии светодиодных блоков питания с постоянным токовым ограничением, встроенной коррекцией коэффициента мощности и набором защит от перегрузки, короткого замыкания, перенапряжения и перегрева.
Расшифровка партномера
| PLP | Серия источников питания для светодиодного применения |
| 20 | Номинальная мощность 20 Вт |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения до 277 В AC.
- Работа с постоянным ограничением выходного тока.
- Активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счёт естественной конвекции.
- Компактное исполнение.
- Класс изоляции II, без заземляющего вывода.
- Подходит для встроенных применений в светотехнике.
Область применения
Источники питания серии PLP-20 предназначены для питания светодиодных модулей и других нагрузок, работающих в режиме постоянного тока в составе светотехнических систем.
Описание работы
Для данного изделия рекомендуется работа в области постоянного тока светодиодной нагрузки. В пределах этой области выходное напряжение определяется конфигурацией конечной системы. При превышении допустимых режимов срабатывают защитные функции; восстановление происходит автоматически после устранения причины аварии.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон напряжения в области постоянного тока | 9–12 В |
| Номинальный выходной ток | 1,6 А |
| Диапазон регулирования тока | 0–1,6 А |
| Номинальная мощность | 19,2 Вт |
| Пульсации и шум | 2,5 В п-п |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по нагрузке | ±10% |
| Стабилизация по линии | ±3,0% |
| Диапазон регулировки тока | 75%–100% |
| Регион постоянного тока | 9–12 В |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90–277 В AC; 127–392 В DC |
| Диапазон частоты | 47–63 Гц |
| Входной ток | 0,4 А при 115 В AC; 0,2 А при 230 В AC; 0,15 А при 277 В AC |
| Пусковой ток | 25 А, холодный старт, длительность импульса 60 мкс, измерение при 50% Ipeak, 230 В AC |
| Коэффициент мощности | 0,95 при 115 В AC; более 0,9 при 230 В AC; более 0,9 при 277 В AC при полной нагрузке |
| КПД | 80% |
| КПД при типовом значении | до 83,5% |
Защита
| Параметр | Значение |
| Перегрузка по току | Тип защиты: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим прерывистой работы, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Защита: отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | от -30 до +60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,06%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 643,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Требования безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | EN61347-1, EN61347-2-13, GB19510.14, GB19510.1, UL8750, CSA C22.2 No. 250.0-08, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55015, GB17743, GB17625.1, EN61000-3-2 Class C при нагрузке 75%, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN61547, критерий A, EAC TP TC 020 |
| Общее гармоническое искажение | THD < 20% при нагрузке 75% на 115 В AC / 230 В AC и при нагрузке 75% на 277 В AC |
| Максимальное число блоков питания на автомате 16 А | 92 шт. для автомата типа B / 98 шт. для автомата типа C при 230 В AC |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 140 × 32 × 22 мм (Д × Ш × В) |
| Масса | 0,12 кг |
| Упаковка | 60 шт.; 9,2 кг; 0,62 куб. фута |
| Подключение | Провод, UL 1015, 18 AWG, длина 300 ±10 мм |
Примечания
1. Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. Дерейтинг может потребоваться при пониженном входном напряжении. Для проверки статических характеристик см. график.
5. Защита от перегрузки может срабатывать только в пределах рабочей области; режим восстановления — автоматический.
6. Блок питания рассматривается как компонент, который будет устанавливаться внутри конечного оборудования. Все ЭМС-испытания выполнялись при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно подтверждать соответствие директивам ЭМС с учётом условий установки.
7. Подключение светодиодов рекомендуется выполнять в постоянном токовом режиме.
8. Для соответствия требованиям последних норм энергосбережения данный источник питания может применяться только в составе светильника, не подключённого к сети через выключатель с постоянной подачей питания на вход.
