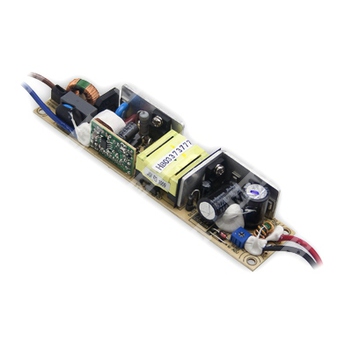

PLP-20-18 - импульсный источник питания для светодиодных нагрузок мощностью 20 Вт с выходом 18 В.
Компонент PLP-20-18 представляет собой одноканальный источник питания для светодиодного освещения с универсальным входом переменного и постоянного тока, активной коррекцией коэффициента мощности и режимом стабилизации тока. Устройство предназначено для питания LED-модулей в приложениях промышленного и светотехнического назначения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PLP | Серия источников питания для светодиодов |
| 20 | Номинальная мощность 20 Вт |
| 18 | Выходное напряжение 18 В |
Основные особенности
- Универсальный вход: 90–277 В переменного тока, 127–392 В постоянного тока.
- Активная коррекция коэффициента мощности.
- Режим стабилизации тока для питания светодиодов.
- Встроенное ограничение тока с автоматическим восстановлением.
- Защита от короткого замыкания с режимом прерывистого запуска.
- Защита от перенапряжения и перегрева.
- Охлаждение за счет естественной конвекции.
- Компактное исполнение для встраиваемого применения.
- Класс изоляции II, без подключения защитного заземления.
- Группа Класса 2.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–277 В переменного тока, 127–392 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 0,4 А при 115 В AC; 0,2 А при 230 В AC; 0,15 А при 277 В AC |
| Пусковой ток | 25 А при холодном старте, длительность 60 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,5 мА / 240 В AC |
| Коэффициент мощности | 0,95 при 115 В AC; более 0,9 при 230 В AC; более 0,9 при 277 В AC, при полной нагрузке |
| Полный токовый коэффициент гармоник | THD менее 20% при нагрузке 75% при 115/230 В AC и при нагрузке 75% при 277 В AC |
| Максимальное число источников на автомат 16 А | 92 шт. при автомате типа B, 98 шт. при автомате типа C, при 230 В AC |
| Время запуска | 500 мс при 230 В AC; 2000 мс при 115 В AC, при полной нагрузке |
Выход
| Параметр | PLP-20-18 |
| Номинальное выходное напряжение | 18 В |
| Диапазон напряжения постоянного тока | 13,5–18 В |
| Номинальный выходной ток | 1,1 А |
| Диапазон регулирования тока | 0–1,1 А |
| Номинальная мощность | 19,8 Вт |
| Пульсации и шум | 3,0 Вп-п |
| Допуск по выходному напряжению | ±10% |
| Нестабильность по нагрузке | ±10% |
| Нестабильность по сети | ±3,0% |
| Диапазон регулировки по напряжению | 14–16 В |
| Константная область тока | 13,5–18 В |
Эффективность
| Параметр | Значение |
| КПД типовой | 81% |
| КПД при полной нагрузке | до 83,5% для серии |
Защита
| Функция защиты | Описание |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Режим прерывистого запуска с автоматическим восстановлением после устранения аварии |
| Перенапряжение | Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -30 до +60 °C, с учетом дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,06%/°C, в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 643,6 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV EN61347-1, EN61347-2-13, GB19510.14, GB19510.1, UL8750, CSA C22.2 No. 250.0-08, EAC TP TC 004 |
| Испытательное напряжение | Вход – выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход – выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Электромагнитная совместимость | Соответствие EN55015, GB17743, GB17625.1, EN61000-3-2 Class C (при нагрузке 75%), EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN61547, уровень light industry, критерий A, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 140 × 32 × 22 мм |
| Масса | 0,12 кг |
| Упаковка | 60 шт. / 9,2 кг / 0,62 куб. фута |
| Подключение входа | Провода UL 1015 18AWG, длина 300±10 мм |
| Подключение выхода | Провода UL 1015 18AWG, длина 300±10 мм |
Примечания
1. Все параметры, кроме специально оговоренных, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
4. Для проверки статической характеристики см. график статических характеристик.
5. Источник питания рассматривается как компонент, который будет устанавливаться в конечное оборудование. Все испытания ЭМС выполнялись при монтаже на металлической пластине 360 мм × 360 мм × 1 мм с теплоотводом 10 мм. При окончательной установке необходимо повторно подтвердить соответствие ЭМС в составе конечного изделия.
6. Источник рекомендуется подключать к LED-модулям только в режиме постоянного тока. При необходимости согласования с системой следует учитывать, что максимальное выходное напряжение в области постоянного тока зависит от конфигурации конечной установки.
7. Директивы по светотехническим изделиям могут требовать применения источника только во внутреннем объёме светильника и при наличии выключателя, не отключающего питающую сеть постоянно.
