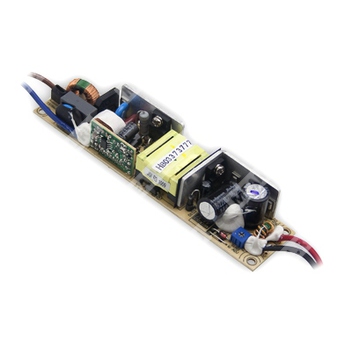

PLP-20-24 - источник питания для светодиодных нагрузок на 24 В с мощностью 20 Вт и стабилизацией тока.
Описание
PLP-20-24 — импульсный источник питания для светодиодных систем серии PLP-20, предназначенный для питания светодиодных модулей в режиме постоянного тока. Изделие рассчитано на работу от универсальной сети переменного тока и расширенного диапазона постоянного входного напряжения, обладает активной коррекцией коэффициента мощности и набором встроенных защит от аварийных режимов.
Расшифровка партномера
| PLP | Серия источников питания для светодиодных нагрузок |
| 20 | Номинальная мощность 20 Вт |
| 24 | Выходное номинальное напряжение 24 В |
Ключевые особенности
- Универсальный вход переменного тока и расширенный вход постоянного тока.
- Работа в режиме стабилизации тока для светодиодных модулей.
- Активная коррекция коэффициента мощности.
- Компактное исполнение.
- Встроенные защиты: от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Класс II по защите, без FG.
- Подходит для встроенных применений в светотехнике.
Назначение
Источник питания предназначен для светодиодного освещения и других LED-нагрузок, требующих режима постоянного тока с ограничением выходных параметров в пределах характеристик изделия.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Диапазон напряжения в режиме постоянного тока | 18 ~ 24 В |
| Номинальный выходной ток | 0,8 А |
| Диапазон регулировки тока | 0 ~ 0,8 А |
| Номинальная мощность | 19,2 Вт |
| Пульсации и шум | 3,0 Вп-п |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±10% |
| Время запуска, нарастания | 500 мс / 230 В AC, 2000 мс / 115 В AC при полной нагрузке |
| Коэффициент мощности | PF ≥ 0,95 / 115 В AC, PF > 0,9 / 230 В AC, PF > 0,9 / 277 В AC при полной нагрузке |
| Коэффициент нелинейных искажений | THD < 20% при нагрузке 75% для 115 В AC / 230 В AC и при нагрузке 75% для 277 В AC |
| КПД (тип.) | 81% |
| Пусковой ток (тип.) | 25 А холодный старт, длительность импульса 60 мс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,5 мА / 240 В AC |
| Частота сети | 47 ~ 63 Гц |
| Диапазон входного напряжения | 90 ~ 277 В AC; 127 ~ 392 В DC |
| Входной ток | 0,4 А / 115 В AC; 0,2 А / 230 В AC; 0,15 А / 277 В AC |
Режимы и характеристики нагрузки
| Параметр | Значение |
| Рабочая область | Рекомендуется работа в области постоянного тока для управления светодиодами |
| Максимальное выходное напряжение в области постоянного тока | Зависит от конфигурации конечной системы |
| Характер ограничения тока | Режим ограничения постоянного тока с автоматическим восстановлением после устранения причины аварии |
| Поведение при коротком замыкании | Хикап-режим с автоматическим восстановлением после устранения неисправности |
Защита
| Вид защиты | Описание |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Хикап-режим, автоматическое восстановление после устранения аварии |
| Перенапряжение | Отключение выходного напряжения, ограничение с помощью стабилитрона |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,06% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Соответствие по безопасности | TUV EN61347-1, EN61347-2-13, GB19510.14, GB19510.1, UL8750, CSA C22.2 No. 250.0-08, EAC TP TC 004 |
| Эмиссия ЭМС | EN55015, GB17743, GB17625.1, EN61000-3-2 Class C (75% нагрузки), EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547; уровень light industry; критерий A; EAC TP TC 020 |
| Количество источников на автоматическом выключателе 16 А | 92 шт. для выключателя типа B / 98 шт. для выключателя типа C при 230 В AC |
Механические данные
| Параметр | Значение |
| Габариты | 140 × 32 × 22 мм (Д × Ш × В) |
| Масса | 0,12 кг |
| Упаковка | 60 шт.; 9,2 кг; 0,62 куб. фута |
| Подключение входа | Провода UL 1015 18AWG, длина 300±10 мм |
| Подключение выхода | Провода UL 1015 18AWG, длина 300±10 мм |
| Степень интеграции | Компактное исполнение для встраиваемого монтажа |
Надежность
| Параметр | Значение |
| MTBF | 643,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Дерейтинг может потребоваться при пониженном входном напряжении. См. статическую характеристику.
- Температура корпуса должна контролироваться в реальных условиях эксплуатации.
- Источники питания данного класса являются компонентом, который устанавливается в конечное изделие; окончательное соответствие требованиям ЭМС зависит от монтажа в составе системы.
- Подключение светодиодов рекомендуется выполнять только при отключенном питании.
- Для соответствия требованиям по светильникам источник питания допускается использовать только за пределами доступной пользователю зоны без постоянного подключения к сети.
