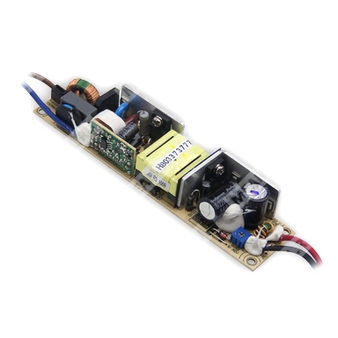

PLP-20-36 - компактный источник питания для светодиодных систем на 36 В с режимом стабилизации тока.
Назначение: импульсный AC/DC источник питания для светодиодных нагрузок мощностью 20 Вт с универсальным входом и защитами по току, напряжению, температуре и короткому замыканию.
Расшифровка партномера
| Обозначение | Расшифровка |
| PLP | Серия источников питания для светодиодного освещения |
| 20 | Номинальная мощность 20 Вт |
| 36 | Выходное напряжение 36 В |
Краткое описание
Изделие представляет собой одно-выходной источник питания для светодиодов серии PLP-20, предназначенный для работы в режиме постоянного тока в области совместимости с LED-модулями. Конструкция ориентирована на встроенное применение в светотехническом оборудовании, отличается компактными габаритами, активной коррекцией коэффициента мощности и универсальным сетевым входом.
Особенности
- Универсальный вход переменного тока.
- Работа в широком диапазоне входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация тока с ограничением по току.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счёт естественной конвекции воздуха.
- Класс защиты по электробезопасности II, без заземляющего контакта.
- Компактное исполнение для встраивания.
- Испытание 100% полной нагрузкой.
- Низкая стоимость при высокой надёжности.
Применение
Источник питания предназначен для встроенных светодиодных применений и систем светодиодного освещения, где требуется питание в режиме постоянного тока.
Параметры выхода
| Параметр | Значение для PLP-20-36 |
| Номинальное выходное напряжение | 36 В |
| Диапазон напряжения в области постоянного тока | 27 ~ 36 В |
| Номинальный выходной ток | 0,55 А |
| Диапазон регулировки тока | 0 ~ 0,55 А |
| Номинальная мощность | 19,8 Вт |
| Пульсации и шум | 3,0 В п-п |
| Допуск выходного напряжения | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±10% |
| Время установки, время нарастания | 500 мс / 230 В AC, 2000 мс / 115 В AC при полной нагрузке |
| Диапазон регулирования тока | 75% ~ 100% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 277 В AC; 127 ~ 392 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый ток | 0,4 А / 115 В AC; 0,2 А / 230 В AC; 0,15 А / 277 В AC |
| Пусковой ток | 25 А, холодный старт, при 230 В AC |
| Ток утечки | 0,5 мА / 240 В AC |
| Коэффициент мощности | PF ≥ 0,95 / 115 В AC; PF > 0,9 / 230 В AC; PF > 0,9 / 277 В AC при полной нагрузке |
| КПД, тип. | 82% |
| Коэффициент искажений тока | THD < 20% при нагрузке 75% для 115/230 В AC и при нагрузке 75% для 277 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | Тип: ограничение постоянного тока, восстановление автоматически после устранения аварии |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | Тип: отключение выходного напряжения, ограничение стабилитроном |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Область постоянного тока | Да, рекомендуется работа в режиме CC |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +60 °C, с учётом дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,06%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV EN61347-1, EN61347-2-13, GB19510.14, GB19510.1, UL8750, CSA C22.2 No. 250.0-08, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | EN55015, GB17743, GB17625.1, EN61000-3-2 Class C (75% нагрузки), EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN61000-4-2,3,4,5,6,8,11, EN61547, уровень light industry, критерий A, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 643,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 140 × 32 × 22 мм (Д × Ш × В) |
| Масса | 0,12 кг |
| Упаковка | 60 шт.; 9,2 кг; 0,62 CUFT |
| Максимальное число блоков на автоматическом выключателе 16 А | 92 шт. (тип B) / 98 шт. (тип C) при 230 В AC |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Дерейтинг может потребоваться по входному напряжению, нагрузке и температуре окружающей среды; см. характеристику дерейтинг-кривой.
- Высота установки должна быть учтена при монтаже; см. схему механического исполнения.
- Источник питания рассматривается как компонент, который будет устанавливаться в конечное оборудование. Все испытания ЭМС выполнялись при монтаже на металлическую пластину размером 360 мм × 360 мм с толщиной 1 мм.
- Для светодиодных нагрузок рекомендуется работа в области постоянного тока.
- Для выполнения требований последних норм по светотехническим установкам данный источник питания может использоваться только за выключателем без постоянного подключения к сети.
