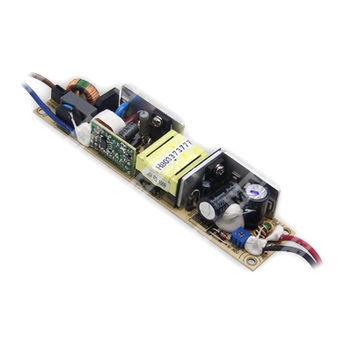

PLP-20-48 - компактный источник питания для светодиодных систем с выходом 48 В.
Расшифровка партномера
| Партномер | Расшифровка |
| PLP | Серия источников питания для светодиодных нагрузок |
| 20 | Номинальная мощность 20 Вт |
| 48 | Выходное напряжение 48 В |
Назначение и особенности
PLP-20-48 представляет собой компактный импульсный источник питания для светодиодных нагрузок с одним выходом, работающий в режиме стабилизации тока и предназначенный для применения в системах светодиодного освещения. Устройство поддерживает универсальный диапазон входного напряжения переменного и постоянного тока, содержит встроенную коррекцию коэффициента мощности и набор защит от аварийных режимов.
Особенности:
- Универсальный вход переменного тока с диапазоном до 277 В AC.
- Расширенный вход постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация тока с ограничением и автоматическим восстановлением.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Компактное исполнение для встроенного монтажа.
- Класс II по электробезопасности, без функционального заземления.
Вход
| Диапазон входного напряжения | 90–277 В AC; 127–392 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 0,4 А при 115 В AC; 0,2 А при 230 В AC; 0,15 А при 277 В AC |
| Пусковой ток | 25 А (холодный старт); длительность 60 мкс, измерение при 50% пикового тока, при 230 В AC |
| Ток утечки | 0,5 мА / 240 В AC |
| Коэффициент мощности | 0,95 при 115 В AC; более 0,9 при 230 В AC; более 0,9 при 277 В AC при полной нагрузке |
| КПД, тип. | 83,5% |
| Время задержки включения, нарастания | 500 мс / 230 В AC; 2000 мс / 115 В AC при полной нагрузке |
| Общее гармоническое искажение | THD менее 20% при нагрузке 75% для 115/230 В AC; при 277 В AC — при нагрузке 75% |
Выход
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки тока | 0–0,42 А |
| Номинальный ток | 0,42 А |
| Диапазон постоянного тока | 36–48 В |
| Номинальная мощность | 20,2 Вт |
| Пульсации и шум, макс. | 3,8 Вп-п |
| Допуск по выходному напряжению | ±10% |
| Регулирование по линии | ±3,0% |
| Регулирование по нагрузке | ±10% |
| Диапазон регулировки тока | 75%–100% |
Характеристика стабилизации и рабочая область
| Режим работы | Рекомендуется работа в зоне постоянного тока для питания светодиодов |
| Область постоянного тока | 36–48 В |
| Защита при выходе за пределы допустимой области | Переход в режим ограничения с автоматическим восстановлением после устранения причины |
Защита
| Защита от перегрузки по току | Тип: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 41–46 В; отключение выходного напряжения с ограничением стабилитроном |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Рабочая температура | −30…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C; 10–95% RH |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Стандарты безопасности | TUV EN61347-1, EN61347-2-13, GB19510.14, GB19510.1, UL8750, CSA C22.2 No. 250.0-08, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход – выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход – выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55015, GB17743, GB17625.1, EN61000-3-2 Class C (при нагрузке 75%), EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN61547, уровень light industry, критерий A, EAC TP TC 020 |
Надёжность, размеры и упаковка
| MTBF | 643,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 140 × 32 × 22 мм (Д × Ш × В) |
| Масса | 0,12 кг |
| Упаковка | 60 шт.; 9,2 кг; 0,62 куб. фута |
Механические данные
| Подключение входа | Провода UL1015 18AWG, длина 300±10 мм |
| Подключение выхода | Провода UL1015 18AWG, длина 300±10 мм |
| Монтажные размеры | Длина корпуса 140 мм; установочная длина 133 мм; ширина 32 мм; высота 22 мм |
Примечания
| 1 | Все параметры, не оговорённые особо, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием провода витая пара длиной 12 дюймов, оконцованного конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке. |
| 4 | Диапазон по входному напряжению указан для сетей переменного и постоянного тока. |
| 5 | При низком входном напряжении требуется понижение допустимой нагрузки; см. статическую характеристику. |
| 6 | Источники питания серии рассматриваются как компоненты, предназначенные для установки в конечное оборудование. Испытания ЭМС выполняются в составе конечного изделия при правильно смонтированном источнике на металлической пластине 360 мм × 360 мм × 1 мм. |
| 7 | Подключение светодиодов не предусмотрено пользователем как замена штатной нагрузки, если это не подтверждено совместимостью схемы. |
| 8 | Для удовлетворения требований последнего издания нормативов по светотехнике источник питания может применяться только внутри светильника, не подключаемого к сети без постоянного встроенного выключателя. |
