PLP-30-12

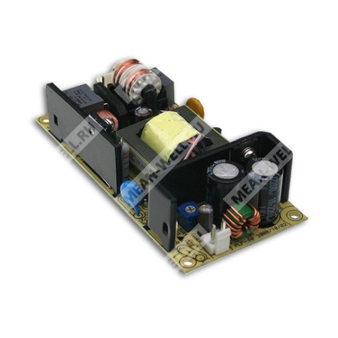

PLP-30-12 — 30-ваттный источник питания постоянного тока для светодиодных нагрузок с активным PFC и встроенными защитами.
Расшифровка партномера
| Позиция | Расшифровка |
| PLP | Серия источников питания MEAN WELL для светодиодных приложений |
| 30 | Номинальная мощность 30 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Краткое назначение
PLP-30-12 предназначен для питания светодиодных модулей и других нагрузок, требующих стабилизации по току в рабочей зоне постоянного тока.
Особенности
- Универсальный диапазон входного переменного напряжения.
- Полный диапазон входа.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Встроенная активная коррекция коэффициента мощности.
- Охлаждение естественной конвекцией воздуха.
- Источники питания класса II.
- Регулируемый уровень выходного тока.
- 100% испытание на прогон при полной нагрузке.
- Высокая надежность.
- Подходит для встроенных применений в светодиодном освещении.
- Без вентилятора.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон постоянного тока | 9 ~ 12 В |
| Номинальный ток | 2,5 А |
| Диапазон регулировки тока | 0 ~ 2,5 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 2 В п-п |
| Диапазон регулировки тока, зона постоянного тока | 1,875 ~ 2,5 А |
| Допуск по напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В перем. тока, 1200 мс / 115 В перем. тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В перем. тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,9 при нагрузке 75 ~ 100% на 115 В / 230 В перем. тока |
| КПД, тип. | 83% |
| Ток потребления, тип. | 0,4 А / 115 В перем. тока; 0,2 А / 230 В перем. тока |
| Пусковой ток, макс. | 25 А, длительность 45 мкс, измерено при 50% Iμ пик на 230 В перем. тока |
| Ток утечки | <0,75 мА / 240 В перем. тока |
| Общий коэффициент гармонических искажений | THD < 20% при выходной нагрузке ≥75% на 115 В / 230 В перем. тока |
| Максимальное число источников на автоматическом выключателе 16 А | 64 шт. при автомате типа B / 64 шт. при автомате типа C на 230 В перем. тока |
Защиты
| Вид защиты | Принцип работы |
| Перегрузка по току | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Диапазон срабатывания перенапряжения | 15 ~ 18 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Наработка, размеры и упаковка
| Параметр | Значение |
| MTBF | 5126,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 580,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 101,6 × 50,8 × 26,6 мм (Д × Ш × В) |
| Масса и упаковка | 0,12 кг; 108 шт. / 13 кг / 0,89 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие GB/T 17743, GB17625.1, BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Иммунитет | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
| Стандарты безопасности | GB19510.1, GB19510.14, UL8750, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CSA C22.2 No. 250.0-08 (кроме 48 В), EAC TP TC 004; проектирование по UL60950-1 |
Механическое исполнение и подключение
| Параметр | Значение |
| Входной разъем | JST B3P-VH или эквивалент |
| Выходной разъем | JST B2P-VH или эквивалент |
| Ответная часть входа | JST VHR или эквивалент |
| Ответная часть выхода | JST VHR или эквивалент |
| Терминалы | JST SVH-21T-P1.1 или эквивалент |
| Монтаж | Требуется заземление; для лучшего ЭМС M1, M2, M3 и шасси должны быть электрически соединены |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи из параллельно соединённых конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. См. статические характеристики.
5. См. раздел «Способы управления светодиодным модулем».
6. Источник питания рассматривается как компонент, применяемый совместно с конечным изделием. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для готового устройства.
7. Радиаторы HS1 и HS2 не должны быть закорочены.
8. Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не подходит.
9. Для выполнения требований актуального регламента ErP для светильников данный источник питания допускается использовать только после выключателя, не имеющего постоянного подключения к сети.
10. Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Готовое изделие должно быть повторно проверено на соответствие директивам ЭМС.
