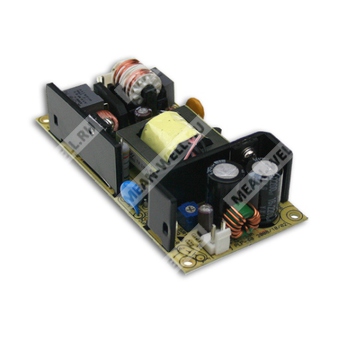

PLP-30-24 - импульсный источник питания для светодиодных нагрузок с выходом 24 В и мощностью 31,2 Вт.
Назначение: AC/DC источник питания серии PLP-30 для питания светодиодных модулей и других нагрузок в режиме стабилизации тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| PLP | Серия источников питания для светодиодных применений |
| 30 | Номинальная мощность 30 Вт |
| 24 | Выходное напряжение 24 В |
Краткое описание
PLP-30-24 представляет собой компактный одноканальный источник питания серии PLP-30 с универсальным входом переменного тока, активной коррекцией коэффициента мощности, естественным охлаждением и встроенными защитами от короткого замыкания, перегрузки по току и перенапряжения. Изделие рассчитано на применение в светодиодных системах, где требуется работа в области постоянного тока.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Охлаждение за счет свободной конвекции воздуха.
- Корпус источника питания класса II.
- Регулируемый уровень выходного тока.
- Испытание на 100% полную нагрузку в режиме приработки.
- Высокая надежность.
- Пригоден для встроенных применений в светодиодном освещении.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон постоянного тока | 18–48 В |
| Номинальный ток | 1,3 А |
| Диапазон выходного тока | 0–1,3 А |
| Номинальная мощность | 31,2 Вт |
| Пульсации и шум | 2,4 Вп-п |
| Диапазон регулировки тока | 0,975–1,3 А |
| Допуск по напряжению | ±10% |
| Нелинейность по линии | ±3,0% |
| Нелинейность по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В AC, 1200 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC / 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,9 при нагрузке 75–100% и входе 115/230 В AC |
| КПД | 85,5% |
| Входной ток | 0,4 А при 115 В AC; 0,2 А при 230 В AC |
| Пусковой ток | 25 А, длительность 45 мкс, измерение при 50% Iμ peak, при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | Тип: ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Режим короткого замыкания | Переход в режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 28–33 В |
| Тип срабатывания защиты по перенапряжению | Выключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C (см. кривую дерейтирования) |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие GB/T 17743, GB17625.1, BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% нагрузки), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61547, light industry level, EAC TP TC 020 |
| Стандарты безопасности | GB19510.1, GB19510.14, UL8750, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CSA C22.2 No. 250.0-08, EAC TP TC 004; проектирование с учетом UL60950-1 |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 5126,3 тыс. ч по Telcordia SR-332 (Bellcore); 580,9 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 26,6 мм |
| Масса | 0,12 кг |
| Упаковка | 108 шт.; 13 кг; 0,89 куб. фута |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться дерейтирование; необходимо учитывать статические характеристики.
- Для управления светодиодными модулями следует обращаться к документу по методам драйвирования светодиодов.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; ЭМС-показатели зависят от полной установки, поэтому конечный производитель должен повторно подтверждать соответствие директивам ЭМС для готового изделия.
- Теплоотводы HS1 и HS2 не должны быть замкнуты между собой.
- Прямое подключение к светодиодам рекомендуется, но использование дополнительных драйверов не подходит.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания может использоваться только после выключателя, не имеющего постоянного подключения к сети.
- Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- M1 является защитным заземлением. Для лучшего ЭМС-результата рекомендуется обеспечить электрическое соединение между M1, M2, M3 и заземлением корпуса.
