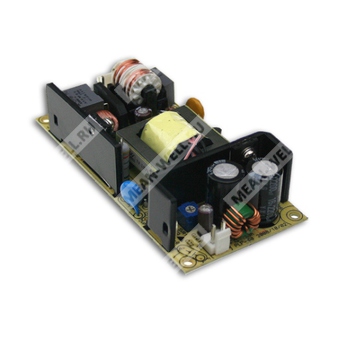

PLP-30-48 - импульсный источник питания для светодиодных нагрузок с выходом 48 В и встроенными защитами.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| PLP |
Серия источников питания для светодиодного освещения |
| 30 |
Номинальная мощность 30 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Краткое описание
PLP-30-48 представляет собой одноканальный источник питания для LED-систем мощностью 30 Вт с постоянным током на выходе, активной коррекцией коэффициента мощности, универсальным сетевым входом и набором защит для работы в составе светотехнического оборудования.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение.
- Встроенная активная коррекция коэффициента мощности.
- Охлаждение за счет свободной конвекции воздуха.
- Источник питания класса 2.
- Регулировка уровня выходного тока.
- 100% испытание при полной нагрузке на прогонном режиме.
- Высокая надежность.
- Предназначен для встроенных применений в светодиодном освещении.
Область применения
Источник питания предназначен для светодиодных светильников и иных LED-нагрузок, требующих стабилизации тока в постоянном токовом режиме.
Выход
| Параметр | Значение |
|---|
| Постоянное выходное напряжение | 48 В |
| Диапазон режима постоянного тока | 36 ~ 48 В |
| Номинальный выходной ток | 0,63 А |
| Диапазон выходного тока | 0 ~ 0,63 А |
| Номинальная мощность | 30,24 Вт |
| Пульсации и шум | 4,8 Вп-п |
| Диапазон регулировки тока | 0,475 ~ 0,63 А |
| Точность установки напряжения | ±10% |
| Стабилизация по сети | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установления | 500 мс / 230 В переменного тока, 1200 мс / 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,9 при 75 ~ 100% нагрузки, 115 В / 230 В переменного тока |
| КПД, тип. | 86,5% |
| Потребляемый ток, тип. | 0,4 А / 115 В переменного тока; 0,2 А / 230 В переменного тока |
| Пусковой ток, макс. | 25 А, длительность 45 мкс, измерение при 50% Iпик на 230 В переменного тока |
| Ток утечки | < 0,75 мА / 240 В переменного тока |
| Суммарные гармонические искажения | THD < 20% при нагрузке выхода ≥ 75% при входе 115 В / 230 В переменного тока |
| Максимальное количество источников на автоматическом выключателе 16 А | 64 единицы при автомате типа B / 64 единицы при автомате типа C при 230 В переменного тока |
Защита
| Параметр | Описание |
|---|
| Перегрузка по току | Тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности. |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности. |
| Перенапряжение | Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания. |
| Диапазон срабатывания защиты от перенапряжения | 57 ~ 63 В |
| Рекомендуемый постоянный токовый режим | Источник рекомендуется эксплуатировать в области постоянного тока для питания светодиодов. |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Примечание по температуре | Возможна необходимость снижения нагрузки при низком входном напряжении. |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и стандарты безопасности
| Параметр | Значение |
|---|
| Стандарты безопасности | GB19510.1, GB19510.14, UL8750, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CSA C22.2 No. 250.0-08 (кроме 48 В), EAC TP TC 004, проектирование согласно UL60950-1 |
| Эмиссия ЭМС | Соответствие GB/T 17743, GB17625.1, BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥ 75%), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
|---|
| Габаритные размеры | 101,6 × 50,8 × 26,6 мм (Д × Ш × В) |
| Масса | 0,12 кг |
| Упаковка | 108 шт.; 13 кг; 0,89 куб. фута |
Надежность
| Параметр | Значение |
|---|
| MTBF | 5126,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 580,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение и конструктив
| Узел | Описание |
|---|
| Входной разъем | CN1: JST B3P-VH или эквивалент |
| Выходной разъем | CN2: JST B2P-VH или эквивалент |
| Назначение выводов CN1 | 1 — AC/L; 2 — без вывода; 3 — AC/N |
| Назначение выводов CN2 | 1 — +V; 2 — -V |
| Сопрягаемый корпус CN1 | JST VHR или эквивалент |
| Сопрягаемый корпус CN2 | JST VHR или эквивалент |
| Сопрягаемый контакт | JST SVH-21T-P1.1 или эквивалент |
| Предохранитель | T1A / 250 В AC |
| Монтажные требования | HS1, HS2 не должны быть закорочены. HS1 должен иметь безопасный изоляционный зазор относительно корпуса системы. M1 является защитным заземлением. Для лучшего ЭМС требуется электрическое соединение между M1, M2, M3 и заземлением корпуса. |
Характеристики постоянного токового режима
Источник питания предназначен для работы в области постоянного тока при прямом подключении к светодиодам. В постоянном токовом участке максимальное выходное напряжение определяется конфигурацией конечной системы. При наличии вопросов по совместимости требуется консультация MEAN WELL.
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ + 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности. См. статические характеристики.
- Для управления светодиодными модулями следует обращаться к методам управления LED-модулями.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования; ЭМС должна подтверждаться на уровне конечного изделия.
- HS1 и HS2 не должны быть закорочены.
- Прямое подключение к светодиодам предпочтительно, но применение дополнительных драйверов не допускается.
- Для соответствия последним требованиям ErP для светильников данный источник питания может использоваться только после выключателя, без постоянного подключения к сети.
- При проведении ЭМС-испытаний модуль монтировался на металлической пластине 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
