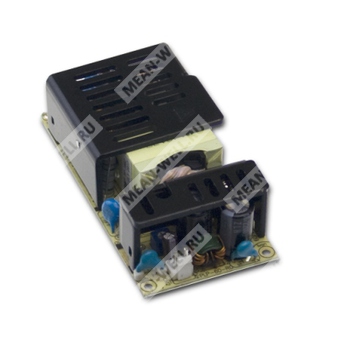

PLP-45-12 - компактный источник питания для светодиодных систем с постоянным выходным током и широким входным диапазоном.
Расшифровка партномера
| Элемент | Расшифровка |
| PLP | Серия источников питания Mean Well PLP |
| 45 | Номинальная мощность 45 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
PLP-45-12 — импульсный источник питания для светодиодных нагрузок, предназначенный для работы в режиме постоянного тока, с универсальным сетевым входом, активной коррекцией коэффициента мощности и встроенными защитами от короткого замыкания, перегрузки по току и перенапряжения.
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Регулируемый уровень выходного тока.
- Испытание на 100% полную нагрузку в режиме burn-in.
- Высокая надёжность.
- Пригоден для встроенных применений в светодиодном освещении.
- Выходной ток в области постоянного тока.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон области постоянного тока | 9 ~ 12 В |
| Номинальный ток | 3,8 А |
| Диапазон регулировки тока | 0 ~ 3,8 А |
| Номинальная мощность | 45,6 Вт |
| Пульсации и шум | 4,2 Вп-п |
| Диапазон регулировки тока | 2,85 ~ 3,8 А |
| Допуск по напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установления | 500 мс / 230 ВAC, 1200 мс / 115 ВAC при полной нагрузке |
| Область постоянного тока | 2,85 ~ 3,8 А |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 ВAC; 127 ~ 370 ВDC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,9 при нагрузке 75 ~ 100% для 115 ВAC / 230 ВAC |
| КПД | 86% |
| Потребляемый ток | 0,6 А / 115 ВAC; 0,3 А / 230 ВAC |
| Пусковой ток | 30 А, длительность 50 мкс, измерено при 50% Ipeak на 230 ВAC |
| Ток утечки | <0,75 мА / 240 ВAC |
| Максимальное число блоков на автомат 16 А | 42 шт. при автомате типа B / 42 шт. при автомате типа C, при 230 ВAC |
| Коэффициент нелинейных искажений | THD < 20% при выходной нагрузке ≥75% на входе 115 ВAC / 230 ВAC |
Защиты
| Защита | Уставка / режим |
| Перегрузка по току | 100 ~ 110% |
| Тип защиты от перегрузки по току | Ограничение постоянного тока, восстановление автоматически после устранения неисправности |
| Короткое замыкание | Hiccup-режим, восстановление автоматически после устранения неисправности |
| Перенапряжение | 15 ~ 18 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | GB19510.1, GB19510.14, UL8750, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CSA C22.2 No. 250.0-08, EAC TP TC 004, проектирование по UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВAC; I/P-FG: 2 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие GB/T 17743, GB17625.1, BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 4717,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 586,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 101,6 × 50,8 × 29,6 мм (Д × Ш × В) |
| Масса | 0,16 кг |
| Упаковка | 96 шт.; 16,4 кг; 0,89 куб. фута |
Конструктивные сведения
Механическое исполнение ориентировано на встроенный монтаж. Входной разъём CN1 — JST B3P-VH или эквивалент. Выходной разъём CN2 — JST B2P-VH или эквивалент. Для корпуса и установки предусмотрены точки крепления M1, M2, M3, при этом M1 является защитным заземлением.
Рекомендуется обеспечить электрическое соединение между M1, M2, M3 и заземлением шасси для улучшения ЭМС. Теплоотводы HS1 и HS2 не должны быть закорочены. Теплоотвод HS1 должен иметь безопасный изоляционный промежуток относительно корпуса системы.
Примечания
- Если не указано иное, все параметры измерены при входе 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, на конце которой установлен параллельный конденсатор 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение мощности. Следует учитывать статические характеристики.
- Для светодиодных модулей следует обращаться к методам управления светодиодной нагрузкой.
- Теплоотводы HS1 и HS2 не допускается замыкать между собой.
- Теплоотвод HS1 должен иметь безопасный изоляционный промежуток с корпусом системы.
- Источник питания рассматривается как компонент, который применяется в составе конечного оборудования; ЭМС-показатели зависят от полной установки.
- Непосредственное подключение к светодиодам рекомендуется, однако использование дополнительных драйверов не подходит.
- Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания может использоваться только за выключателем, без постоянного подключения к сети.
- Все испытания ЭМС выполнялись на монтажной металлической плате 360 × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
Сведения о применении
- Встроенные светодиодные светильники и модули.
- Системы освещения, требующие постоянного тока на выходе.
- Конструкции, где необходимы универсальный сетевой ввод и активный PFC.
