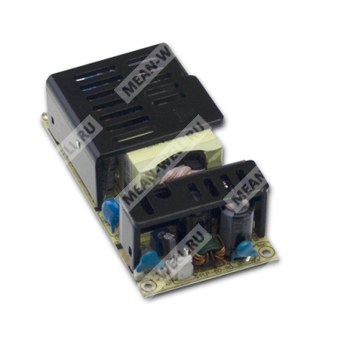

PLP-45-24 - импульсный источник питания постоянного тока 45,6 Вт с выходом 24 В для светодиодных нагрузок.
Расшифровка партномера
| Обозначение | Расшифровка |
| PLP | Серия источников питания для светодиодного освещения Mean Well |
| 45 | Номинальная мощность серии: 45 Вт |
| 24 | Номинальное выходное напряжение: 24 В |
Общее назначение
PLP-45-24 представляет собой одноканальный источник питания для светодиодных систем, работающий в режиме стабилизации тока, с широким диапазоном входного напряжения, активной коррекцией коэффициента мощности и набором защит от аварийных режимов.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная функция коррекции коэффициента мощности.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Регулируемый уровень выходного тока.
- Испытание под полной нагрузкой в течение 100% времени прогрева.
- Высокая надёжность.
- Пригоден для встроенных применений в светодиодном освещении.
Области применения
Источник питания предназначен для встроенных светодиодных светильников и иных систем светодиодного освещения, где требуется питание с фиксированным рабочим током в пределах постоянной токовой области.
Выход
| Параметр | Значение для PLP-45-24 |
| Номинальное выходное напряжение | 24 В |
| Диапазон постоянного тока | 18 ~ 24 В |
| Номинальный ток | 1,9 А |
| Диапазон тока | 0 ~ 1,9 А |
| Номинальная мощность | 45,6 Вт |
| Пульсации и шум | 3,8 Вп-п |
| Диапазон регулировки тока | 1,425 ~ 1,9 А |
| Допуск по выходному напряжению | ±10% |
| Регулирование по сети | ±3,0% |
| Регулирование по нагрузке | ±5,0% |
| Время установки | 1200 мс / 115 В AC при полной нагрузке; 500 мс / 230 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,9 при нагрузке 75 ~ 100% и входе 115 В AC / 230 В AC |
| Типовой КПД | 89% |
| Типовой входной ток | 0,3 А / 230 В AC; 0,6 А / 115 В AC |
| Максимальный пусковой ток | Холодный старт 30 А (длительность 50 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Максимальное количество источников на автомат 16 А | 42 устройства (автомат типа B) / 42 устройства (автомат типа C) при 230 В AC |
| Общее гармоническое искажение | THD < 20% при выходной нагрузке ≥75% и входе 115 В AC / 230 В AC |
Защита
| Вид защиты | Уставка / режим | Поведение |
| Перегрузка по току | 100 ~ 110% | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | — | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28 ~ 35 В | Выход отключается, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 ℃ |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 4717,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 586,6 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | GB19510.1, GB19510.14, UL8750, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CSA C22.2 No. 250.0-08, EAC TP TC 004; проектирование с учётом UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Эмиссия ЭМС | Соответствие GB/T 17743, GB17625.1, BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% нагрузки), BS EN/EN61000-3-3, EAC TP TC 020 |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 101,6 × 50,8 × 29,6 мм (Д × Ш × В) |
| Масса | 0,16 кг |
| Упаковка | 96 шт.; 16,4 кг; 0,89 CUFT |
Подключение
| Разъём | Назначение | Контакт | Обозначение |
| CN1 | Вход переменного тока | 1 | AC/L |
| CN1 | Вход переменного тока | 2 | Без контакта |
| CN1 | Вход переменного тока | 3 | AC/N |
| CN2 | Выход постоянного тока | 1 | +V |
| CN2 | Выход постоянного тока | 2 | -V |
Примечания
- Если не указано иначе, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по сети и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- См. раздел «Способы питания светодиодного модуля».
- Радиаторы HS1 и HS2 не должны быть закорочены.
- Радиатор HS1 должен иметь безопасный изоляционный зазор относительно корпуса системы.
- Источник питания рассматривается как компонент для применения в составе конечного оборудования; из-за влияния монтажа ЭМС конечного изделия должна быть подтверждена повторно.
- Рекомендуется непосредственное подключение к светодиодам; применение дополнительных драйверов не подходит.
- Для выполнения требований актуального регламента ErP данный источник питания для освещения может использоваться только за выключателем, без постоянного подключения к сети.
- Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм; для конечного изделия требуется повторная проверка на соответствие ЭМС.
