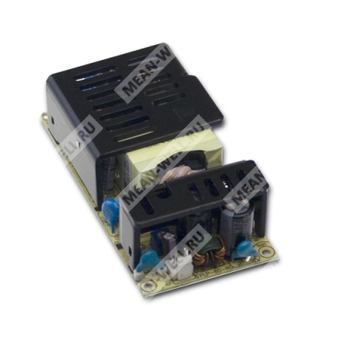

PLP-45-48 — компактный источник питания 45 Вт для светодиодных систем с выходом 48 В и защитами по току, напряжению и КЗ.
Расшифровка партномера
| Позиция | Значение |
| PLP | Серия источников питания для светодиодного освещения |
| 45 | Номинальная мощность 45 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Краткое описание
PLP-45-48 — источник питания постоянного тока для светодиодных нагрузок, предназначенный для эксплуатации в составе встроенных светотехнических решений и промышленных систем освещения. Изделие относится к серии одноканальных импульсных AC/DC преобразователей с активной коррекцией коэффициента мощности, универсальным сетевым входом и постоянным токовым режимом стабилизации. Конструктивно выполнен как компонент для встраивания в конечное оборудование.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Регулируемый уровень выходного тока.
- Испытание при 100% полной нагрузке в режиме burn-in.
- Высокая надёжность.
- Пригоден для встроенных применений в светодиодном освещении.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Автоматическое восстановление после снятия аварийного режима, кроме перенапряжения, где требуется повторное включение.
Назначение
Изделие предназначено для питания светодиодных модулей в режиме постоянного тока. Рекомендуется эксплуатация в области постоянного тока светодиодной нагрузки, где рабочая точка определяется конфигурацией конечной системы. При необходимости согласования с конкретной LED-нагрузкой следует учитывать допустимый диапазон напряжения и токовую характеристику.
Выход
| Параметр | PLP-45-48 |
| Номинальное выходное напряжение | 48 В |
| Диапазон постоянного тока | 0,715 ~ 0,95 А |
| Номинальный ток | 0,95 А |
| Номинальная мощность | 45,6 Вт |
| Пульсации и шум | 4,8 В п-п |
| Диапазон регулировки тока | 0,715 ~ 0,95 А |
| Допуск по напряжению | ±10% |
| Регулировка по линии | ±3,0% |
| Регулировка по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В перем. тока, 1200 мс / 115 В перем. тока при полной нагрузке |
| Область постоянного тока | 57 ~ 63 В |
Вход
| Параметр | PLP-45-48 |
| Диапазон входного напряжения | 90 ~ 264 В перем. тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,9 при 75 ~ 100% нагрузки, 115 В / 230 В перем. тока |
| КПД, тип. | 89% |
| Потребляемый ток, тип. | 0,3 А / 230 В перем. тока |
| Пусковой ток, макс. | Холодный старт 30 А (ширина импульса 50 мкс, измерено при 50% Iпик) при 230 В перем. тока |
| Ток утечки | < 0,75 мА / 240 В перем. тока |
| Общее гармоническое искажение | THD < 20% при нагрузке выхода ≥ 75% при входе 115 В / 230 В перем. тока |
Защита
| Параметр | PLP-45-48 |
| Перегрузка по току | 100 ~ 110% |
| Тип защиты по перегрузке | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Hiccup-режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 57 ~ 63 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | PLP-45-48 |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | PLP-45-48 |
| Стандарты безопасности | GB19510.1, GB19510.14, UL8750, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CSA C22.2 No. 250.0-08, EAC TP TC 004; проектирование по UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие GB/T 17743, GB17625.1, BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, BS EN/EN61547, уровень для light industry, EAC TP TC 020 |
Прочие параметры
| Параметр | PLP-45-48 |
| MTBF | 4717,9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 586,6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 29,6 мм (Д × Ш × В) |
| Масса | 0,16 кг |
| Упаковка | 96 шт.; 16,4 кг / 0,89 CUFT |
Подключение и конструктив
| Разъём | Назначение |
| CN1 | Вход переменного тока: JST B3P-VH или эквивалент |
| CN2 | Выход постоянного тока: JST B2P-VH или эквивалент |
| CN1, контакт 1 | AC/L |
| CN1, контакт 2 | Не используется |
| CN1, контакт 3 | AC/N |
| CN2, контакт 1 | +V |
| CN2, контакт 2 | -V |
| M1 | Защитное заземление |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входе 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и нагрузкой из параллельно соединённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, регулировку по линии и регулировку по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности см. в статической характеристике.
- Для светодиодного модуля следует использовать методы подключения согласно режиму управления светодиодами.
- Теплоотвод HS1 и HS2 не должны быть закорочены.
- Теплоотвод HS1 должен иметь безопасный изоляционный зазор относительно корпуса системы.
- Источник питания рассматривается как компонент для работы в составе конечного оборудования; ЭМС-показатели зависят от полной установки, поэтому конечный изготовитель должен повторно подтвердить соответствие ЭМС требованиям на уровне конечного изделия.
- Рекомендуется непосредственное подключение к светодиодам; дополнительный драйвер использовать не следует.
- Для выполнения требований актуального регулирования ErP для светильников источник питания может использоваться только за выключателем, не имеющим постоянного подключения к сети.
- Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
Характеристики режима светодиодной нагрузки
Источник питания рекомендуется использовать в области постоянного тока (CC) для управления светодиодами. В режиме постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов по совместимости требуется согласование с MEAN WELL.
