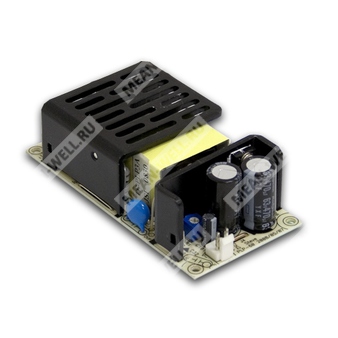

PLP-60-12
PLP-60-12 — компактный источник питания для светодиодных систем на 12 В постоянного тока с защитами и активной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PLP | Серия источников питания для светодиодного освещения |
| 60 | Номинальная мощность 60 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
PLP-60-12 представляет собой импульсный источник питания постоянного тока для светодиодных нагрузок с выходным напряжением 12 В, предназначенный для встроенного применения. Устройство работает от универсальной сети переменного тока, имеет встроенную коррекцию коэффициента мощности, естественное охлаждение и полный набор защит.
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Регулируемый уровень выходного тока.
- Испытание при 100% полной нагрузке в режиме прогрева.
- Повышенная надёжность.
- Подходит для встроенных светодиодных систем освещения.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон режима постоянного тока | 9 ~ 12 В |
| Номинальный ток | 5 А |
| Диапазон регулировки тока | 0 ~ 5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 4,5 Вп-п |
| Диапазон регулировки тока | 3,75 ~ 5 А |
| Допуск по напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установления | 500 мс / 230 В перем. тока, 1200 мс / 115 В перем. тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В перем. тока, 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,9 при нагрузке 75 ~ 100% при 115/230 В перем. тока |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥75% при входе 115/230 В перем. тока |
| КПД | 84% |
| Потребляемый ток | 0,8 А / 115 В перем. тока; 0,4 А / 230 В перем. тока |
| Пусковой ток | 35 А холодный старт, длительность 55 мкс, измерено при 50% пикового входного тока при 230 В перем. тока |
| Максимальное число источников на автомат 16 А | 32 устройства при автомате типа B / 32 устройства при автомате типа C, при 230 В перем. тока |
| Ток утечки | < 0,75 мА / 240 В перем. тока |
Защита
| Параметр | Значение |
| Перегрузка по току | Режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15 ~ 18 В |
| Принцип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Порог перегрузки по току | 100 ~ 110% |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Требования безопасности и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | GB19510.1, GB19510.14, UL8750, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CSA C22.2 No. 250.0-08 (кроме 48 В), EAC TP TC 004, проектирование по UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие GB/T 17743, GB17625.1, BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% нагрузки), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, BS EN/EN61547, уровень для лёгкой промышленности, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 5065,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 583,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 101,6 × 50,8 × 29,6 мм (Д × Ш × В) |
| Масса и упаковка | 0,16 кг; 96 шт. / 16,4 кг / 0,89 куб. фут. |
| Частота преобразования | 90 кГц при 115 В перем. тока; 120 кГц при 230 В перем. тока |
Примечания
1. Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. См. статические характеристики.
5. См. раздел «Способы управления светодиодным модулем».
6. Радиаторы HS1 и HS2 не должны быть замкнуты между собой.
7. Радиатор HS1 должен иметь безопасный изоляционный зазор относительно корпуса системы.
8. Источник питания является компонентом, работающим в составе конечного оборудования; при изменении условий установки требуется повторное подтверждение соответствия ЭМС на уровне готового изделия.
9. Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не предусмотрено.
10. Для выполнения требований актуального регламента ErP для светильников данный источник питания допускается применять только за выключателем, не подключённым постоянно к сети.
11. Испытания ЭМС выполнялись при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
12. PLP-60-12 применяется для источников света, освобождённых от требований директивы ErP (ЕС) 2019/2020, например для сигнальной продукции, включая, но не ограничиваясь, дорожной, железнодорожной, морской или воздушной сигнализацией, а также светильниками для управления движением и аэродромными огнями.
Конструктивные сведения
| Параметр | Значение |
| Входной разъём | CN1: JST B3P-VH или эквивалент |
| Выходной разъём | CN2: JST B2P-VH или эквивалент |
| Назначение выводов CN1 | 1 — AC/L; 2 — не подключён; 3 — AC/N |
| Назначение выводов CN2 | 1 — +V; 2 — -V |
| Корпусное заземление | Требуется |
| Особенности монтажа | M1 — защитное заземление; для лучшей ЭМС обеспечить электрическое соединение между M1, M2, M3 и заземлением корпуса |
Способы управления светодиодным модулем
Источник питания рекомендуется использовать в области режима постоянного тока для управления светодиодами. В зоне постоянного тока максимальное выходное напряжение драйвера зависит от конфигурации конечной системы. При наличии вопросов по совместимости следует обращаться к MEAN WELL.
Типовая вольт-амперная характеристика светодиодного источника питания: область постоянного тока и режим защиты hiccup.
