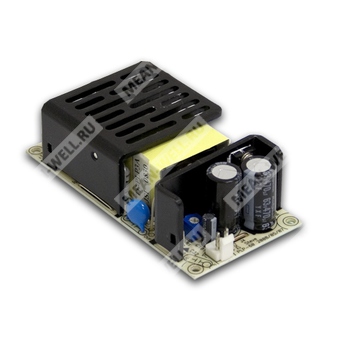

PLP-60-24 - импульсный источник питания 24 В постоянного тока для питания светодиодных нагрузок и промышленной аппаратуры.
Назначение и назначение изделия
PLP-60-24 представляет собой одноканальный источник питания переменного/постоянного тока с выходом 24 В для применения в светотехнических системах и встроенных установках. Изделие предназначено для работы в режиме постоянного тока в области стабилизации тока, имеет встроенную коррекцию коэффициента мощности, защиту от короткого замыкания, перегрузки по току и перенапряжения, а также рассчитано на охлаждение за счет свободной конвекции воздуха.
Краткая расшифровка партномера
| Позиция | Расшифровка |
|---|
| PLP | Серия источников питания Mean Well для светодиодных применений |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Охлаждение свободной конвекцией воздуха.
- Класс защиты II.
- Выходной ток регулируется.
- Испытание при полной нагрузке в течение 100% времени прогрева.
- Высокая надежность.
- Пригоден для встроенных применений в светодиодном освещении.
Области применения
- Светодиодные светильники и встроенные светотехнические системы.
- Источники питания для оборудования, где требуется стабилизированный выход 24 В постоянного тока.
- Промышленная электроника и встроенные узлы питания.
Параметры выхода
| Параметр | Значение для PLP-60-24 |
|---|
| Выходное напряжение | 24 В |
| Режим постоянного тока | 18 ~ 24 В |
| Номинальный ток | 2,5 А |
| Диапазон тока | 0 ~ 2,5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 4,5 Vp-p |
| Диапазон регулировки тока | 1,875 ~ 2,5 А |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по сети | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установления | 500 мс / 230 В AC, 1200 мс / 115 В AC при полной нагрузке |
Параметры входа
| Параметр | Значение для PLP-60-24 |
|---|
| Диапазон входного напряжения | 90 ~ 264 В AC, 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,9 при нагрузке 75 ~ 100%, 115 В AC / 230 В AC |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥75% при входе 115 В AC / 230 В AC |
| КПД, тип. | 88% |
| Потребляемый ток, тип. | 0,8 А / 115 В AC; 0,4 А / 230 В AC |
| Пусковой ток, макс. | Холодный старт 35 А (twidth = 55 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Максимальное число источников на автомат 16 А | 32 шт. (автомат типа B) / 32 шт. (автомат типа C) при 230 В AC |
Защита
| Параметр | Значение для PLP-60-24 |
|---|
| Защита от перегрузки по току | 3,75 ~ 5 А; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 28 ~ 35 В; тип защиты: отключение выходного напряжения, восстановление повторным включением питания |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибростойкость | 10 ~ 500 Гц, 2G, по 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | GB19510.1, GB19510.14, UL8750, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CSA C22.2 No. 250.0-08 (кроме 48 В), EAC TP TC 004; конструкция согласно UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие GB/T 17743, GB17625.1, BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61547, уровень для light industry, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
|---|
| Габаритные размеры | 101,6 × 50,8 × 29,6 мм (Д × Ш × В) |
| Масса | 0,16 кг |
| Упаковка | 96 шт. / 16,4 кг / 0,89 CUFT |
| Средняя наработка на отказ | 5065,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 583,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Разъем | Назначение | Исполнение |
|---|
| CN1 | Вход переменного тока | JST B3P-VH или эквивалент |
| CN2 | Выход постоянного тока | JST B2P-VH или эквивалент |
| Контакт | Назначение | Примечание |
|---|
| CN1-1 | AC/L | Вход фазы |
| CN1-2 | Нет вывода | Не используется |
| CN1-3 | AC/N | Вход нейтрали |
| CN2-1 | +V | Положительный выход |
| CN2-2 | -V | Отрицательный выход |
Примечания
| № | Текст примечания |
|---|
| 1 | Все параметры, специально не оговоренные, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Подробности приведены в статических характеристиках. |
| 5 | См. раздел «Способы управления светодиодными модулями». |
| 6 | Теплоотвод HS1, HS2 не должен быть закорочен. |
| 7 | Теплоотвод HS1 должен иметь безопасный изоляционный промежуток относительно корпуса системы. |
| 8 | Источником питания следует считать компонентом, работающим в составе конечного оборудования; ЭМС должна подтверждаться повторно на уровне конечного изделия. |
| 9 | Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не допускается. |
| 10 | Для выполнения требований актуального регламента ErP для светотехнических приборов данный источник питания может использоваться только после выключателя, не имеющего постоянного соединения с сетью. |
| 11 | Все испытания ЭМС выполнены при монтаже устройства на металлической плате 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
| 12 | PLP-60-12 применим для источников света, освобожденных от требований ErP-Директивы (ЕС) 2019/2020; например, для сигнальной продукции. |
Дополнительные сведения по режиму работы
Источник питания рекомендуется использовать в области постоянного тока для питания светодиодов. В зоне постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов по совместимости необходимо обращаться к производителю.
Сведения о монтаже и конструкции
Для обеспечения электромагнитной совместимости требуется корректное заземление. Контакт M1 является защитным заземлением. Для лучшего ЭМС-режима рекомендуется обеспечить электрическое соединение между M1, M2, M3 и заземлением корпуса. Теплоотводы HS1 и HS2 не допускается соединять между собой. HS1 должен иметь безопасный изоляционный зазор относительно корпуса системы.
