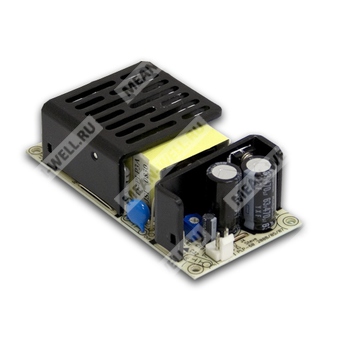

PLP-60-48 - источник питания постоянного тока для светодиодных систем на 48 В с активной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция в обозначении | Значение |
| PLP | Серия источников питания для светодиодных нагрузок |
| 60 | Номинальная мощность 60 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Краткое описание
PLP-60-48 — импульсный источник питания переменного тока для светодиодных нагрузок с одним выходом, режимом стабилизации тока, универсальным входом и встроенной активной коррекцией коэффициента мощности.
Ключевые особенности
- Универсальный вход переменного тока полного диапазона.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение.
- Встроенная активная коррекция коэффициента мощности.
- Охлаждение за счет свободной конвекции воздуха.
- Источник питания класса 2.
- Регулируемый уровень выходного тока.
- Испытание на 100% нагрузке в режиме приработки.
- Повышенная надежность.
- Пригоден для встроенных светодиодных систем.
Основные параметры
| Параметр | Значение для PLP-60-48 |
| Выходное напряжение постоянного тока | 48 В |
| Диапазон режима стабилизации тока | 36–48 В |
| Номинальный выходной ток | 1,3 А |
| Диапазон регулировки выходного тока | 0–1,3 А |
| Номинальная мощность | 62,4 Вт |
| Пульсации и шум | 4,8 В п-п |
| Диапазон регулировки тока | 0,975–1,3 А |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по сети | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В AC, 1200 мс / 115 В AC при полной нагрузке |
| Рабочий режим | Стабилизация тока с автоматическим восстановлением после устранения неисправности |
Вход
| Параметр | Значение для PLP-60-48 |
| Диапазон входного напряжения | 90–264 В AC / 127–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности, тип. | Не менее 0,9 при нагрузке 75–100% для 115 В AC / 230 В AC |
| КПД, тип. | 89% |
| Входной ток, тип. | 0,8 А при 115 В AC / 0,4 А при 230 В AC |
| Пусковой ток, максимум | 35 А, холодный старт; длительность импульса 55 мкс, измерение при 50% Iμ peak, при 230 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
| Максимальное число блоков на автоматическом выключателе 16 А | 32 устройства на автомате типа B / 32 устройства на автомате типа C при 230 В AC |
| Полное гармоническое искажение | THD < 20% при нагрузке ≥75% на входе 115 В AC / 230 В AC |
Защита
| Параметр | Значение для PLP-60-48 |
| Перегрузка по току | 100–110% |
| Тип защиты по перегрузке по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 57–63 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение для PLP-60-48 |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение для PLP-60-48 |
| Стандарты безопасности | GB19510.1, GB19510.14, UL8750, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CSA C22.2 No. 250.0-08 (кроме 48 В), EAC TP TC 004; конструкция ориентирована на UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие GB/T 17743, GB17625.1, BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% нагрузки), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61547, уровень для светотехнической промышленности, EAC TP TC 020 |
Механические параметры
| Параметр | Значение для PLP-60-48 |
| Габаритные размеры | 101,6 × 50,8 × 29,6 мм |
| Масса | 0,16 кг |
| Упаковка | 96 шт.; 16,4 кг; 0,89 куб. фута |
Надежность
| Параметр | Значение для PLP-60-48 |
| MTBF | 5065,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 583,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение и конструктив
| Узел | Сведения |
| Входной разъем | CN1: JST B3P-VH или эквивалент |
| Выходной разъем | CN2: JST B2P-VH или эквивалент |
| Назначение контактов CN1 | 1 — AC/L; 2 — без контакта; 3 — AC/N |
| Назначение контактов CN2 | 1 — +V; 2 — -V |
| Заземление | Требуется |
| Особенности монтажа | HS1 и HS2 не должны быть закорочены; HS1 должен иметь безопасное расстояние изоляции до корпуса системы; M1 является защитным заземлением; для лучшего ЭМС необходимо электрически соединить M1, M2, M3 и шасси |
Рабочие характеристики и графики
Рабочая частота преобразования: 90 кГц при 115 В AC и 120 кГц при 230 В AC.
Для модели 48 В приведена характерная зависимость КПД от нагрузки; в прикладных условиях КПД серии может достигать 89%.
Источник питания предназначен для работы в режиме стабилизации тока при непосредственном питании светодиодов. В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы.
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Сведения о токе см. в разделе способов управления светодиодным модулем.
- Радиаторы HS1 и HS2 не могут быть закорочены.
- Радиатор HS1 должен обеспечивать безопасную изоляцию от корпуса системы.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; ЭМС должна подтверждаться на уровне конечного изделия.
- Прямое подключение к светодиодам рекомендуется, но не подходит для использования дополнительных драйверов.
- Для выполнения требований актуального регламента ErP данный источник питания может использоваться только после выключателя, не имеющего постоянного подключения к сети.
- Для подтверждения требований ЭМС конечное оборудование должно проходить повторную квалификацию.
- PLP-60-12 применяется для источников света, исключённых из требований ErP; это примечание относится к модели 12 В и не определяет ограничения для PLP-60-48.
