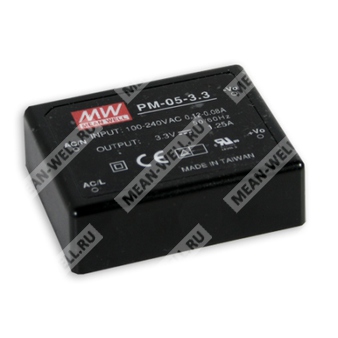

PM-05-09 - медицинский AC/DC источник питания на 5 Вт с одним выходом.
Назначение: компактный импульсный источник питания медицинского класса для преобразования сетевого AC/DC-входа в стабилизированное постоянное напряжение одного из стандартных выходов серии PM-05.
Расшифровка партномера
| Партномер | PM-05-09 |
| PM | Серия медицинских источников питания Mean Well |
| 05 | Номинальная мощность 5 Вт |
| 09 | Код исполнения выхода; в приложенном документе явным образом описаны исполнения PM-05-3.3, PM-05-5, PM-05-12, PM-05-15, PM-05-24. Исполнение PM-05-09 в таблице спецификаций не указано |
Общее описание
Серия PM-05 представляет собой малогабаритные источники питания медицинского класса с одним выходом, универсальным диапазоном сетевого входа, естественным охлаждением и встроенными схемами защиты от перегрузки и перенапряжения. В документе указаны исполнения на 3,3 В, 5 В, 12 В, 15 В и 24 В. Для обозначения PM-05-09 в приложенном материале однозначное табличное соответствие не приведено, поэтому ниже приведены параметры серии и параметры доступных исполнений, строго по документу.
Параметры серии
| Серия | PM-05 |
| Тип | 5-ваттный источник питания медицинского класса с одним выходом |
| Охлаждение | Естественная конвекция |
| Класс изоляции | II |
| Изоляционный уровень | Первичная цепь — вторичная цепь: 2 x MOPP |
| Частота преобразования | 67 кГц |
Выход
| Выходное напряжение | 3,3 В / 5 В / 12 В / 15 В / 24 В |
| Номинальный ток | 1,25 А / 1 А / 0,42 А / 0,33 А / 0,23 А |
| Диапазон регулирования тока | 0…1,25 А / 0…1 А / 0…0,42 А / 0…0,33 А / 0…0,23 А |
| Номинальная мощность | 4,125 Вт / 5 Вт / 5,04 Вт / 4,95 Вт / 5,52 Вт |
| Пульсации и шум | 80 мВп-п / 80 мВп-п / 150 мВп-п / 150 мВп-п / 240 мВп-п |
| Допуск по выходному напряжению | ±3,0% / ±2,0% / ±2,0% / ±2,0% / ±2,0% |
| Линейная стабилизация | ±1,0% / ±1,0% / ±0,5% / ±0,5% / ±0,5% |
| Нагрузочная стабилизация | ±1,0% / ±1,0% / ±1,0% / ±1,0% / ±0,5% |
| Время установления, время нарастания | 1000 мс, 20 мс / 230 ВAC; 1000 мс, 20 мс / 115 ВAC при полной нагрузке |
| Время удержания | 100 мс / 230 ВAC; 24 мс / 115 ВAC при полной нагрузке |
Вход
| Диапазон входного напряжения | 85…264 ВAC; 120…370 ВDC |
| Диапазон частоты | 47…440 Гц |
| КПД, тип. | 67% / 71% / 73% / 74% / 76% |
| Потребляемый ток, тип. | 0,12 А / 115 ВAC; 0,08 А / 230 ВAC |
| Пусковой ток, тип. | 25 А / 115 ВAC; 45 А / 230 ВAC, холодный старт |
Защиты
| Перегрузка | Выше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после снятия аварии |
| Защита от перенапряжения | 3,8…4,95 В / 5,75…6,75 В / 13,8…16,2 В / 17,25…20,25 В / 27,6…32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Первичная цепь — вторичная цепь: 4 кВAC |
| Сопротивление изоляции | Первичная цепь — вторичная цепь: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Ток утечки | Менее 80 мкА / 264 ВAC |
Условия эксплуатации
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -20…+70 °C, с учётом дерейтинга |
| Температура хранения и влажность | -40…+85 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность и механика
| MTBF | 1513,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 62,85 × 50 × 19,7 мм (Д × Ш × В) |
| Масса | 0,079 кг |
| Упаковка | 120 шт. / 10,5 кг / 0,94 куб. фута |
Безопасность и ЭМС
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, EAC TP TC 004 |
| ЭМС-излучение | EN55011(CISPR11), EN55032(CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| ЭМС-устойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN60601-1-2; EN61204-3; медицинский уровень, критерий A; EAC TP TC 020 |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключённой к конденсатору 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку напряжения, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Финальное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Ток утечки измеряется от первичного входа к выходу DC.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте установки выше 2000 м.
Исполнения серии, указанные в документе
| PM-05-3.3 | 3,3 В | 1,25 А | 4,125 Вт |
| PM-05-5 | 5 В | 1 А | 5 Вт |
| PM-05-12 | 12 В | 0,42 А | 5,04 Вт |
| PM-05-15 | 15 В | 0,33 А | 4,95 Вт |
| PM-05-24 | 24 В | 0,23 А | 5,52 Вт |
Заключение по обозначению PM-05-09
В приложенном документе партномер PM-05-09 напрямую не фигурирует в таблице спецификаций. Наиболее близкая однозначно подтверждённая информация относится к серии PM-05 с выходными исполнениями 3,3 В, 5 В, 12 В, 15 В и 24 В. Поэтому для PM-05-09 можно корректно зафиксировать только принадлежность к серии PM-05, мощность 5 Вт, медицинский класс, универсальный вход и перечисленные выше общесерийные параметры.
