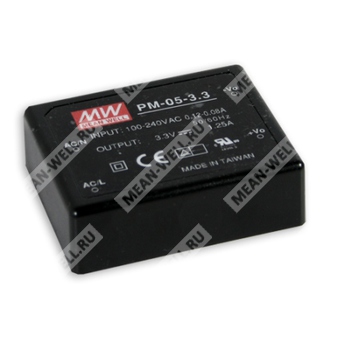

PM-05-15 - компактный медицинский AC/DC источник питания 15 В, 0,33 А, 5 Вт с изоляцией 2xMOPP и защитами от перегрузки и перенапряжения.
PM-05-15 — малогабаритный импульсный источник питания открытого исполнения для медицинской аппаратуры, предназначенный для преобразования сетевого переменного/постоянного входа в стабилизированное выходное напряжение 15 В постоянного тока при мощности до 4,95 Вт.
Расшифровка партномера
| Позиция в обозначении | Значение |
| PM | Серия медицинских источников питания |
| 05 | Номинальная мощность серии 5 Вт |
| 15 | Выходное напряжение 15 В |
Назначение и особенности
- Универсальный вход переменного тока с полным диапазоном.
- Работа от сети постоянного тока в расширенном диапазоне входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Сверхминиатюрное исполнение, малая масса.
- Охлаждение за счёт естественной конвекции.
- Класс изоляции II.
- Медицинское исполнение с изоляцией 2 x MOPP между первичной и вторичной цепями.
- Малое потребление холостого хода.
- Испытание на 100% номинальной нагрузки при прогоне наработки.
- Фиксированная частота переключения 67 кГц.
Выходные параметры
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 0,33 А |
| Диапазон тока нагрузки | 0 ~ 0,33 А |
| Номинальная мощность | 4,95 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Установка, время нарастания | 1000 мс, 20 мс при 230 В AC; 1000 мс, 20 мс при 115 В AC |
| Время удержания | 24 мс при 115 В AC на полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 440 Гц |
| КПД, тип. | 74% |
| Входной ток, тип. | 0,08 А при 230 В AC; 0,12 А при 115 В AC |
| Пусковой ток, тип. | Холодный старт 45 А при 230 В AC; 25 А при 115 В AC |
Защита
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Импульсный режим с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 17,25 ~ 20,25 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | Импульсный режим с автоматическим восстановлением |
Изоляция и безопасность
| Испытательное напряжение изоляции | Вход-выход: 4 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-вторичная цепь: 2 x MOPP |
| Ток утечки | Ток прикосновения < 80 мкА при 264 В AC |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, EAC TP TC 004 |
Электромагнитная совместимость
| Эмиссия | Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN60601-1-2, EN61204-3, medical level, criteria A, EAC TP TC 020 |
Эксплуатационные условия
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -20 ~ +70 °C |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин. на цикл, период 60 мин. по осям X, Y, Z |
Надёжность
| MTBF | 1513,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Размеры | 62,85 × 50 × 19,7 мм |
| Масса | 0,079 кг |
| Упаковка | 120 шт. / 10,5 кг / 0,94 куб. фута |
Механические данные
| Исполнение корпуса | Case No. 948A |
| Монтажные/габаритные размеры | См. чертёж механического исполнения |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц полосы пропускания с применением 12-дюймовой витой пары, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку напряжения, регулирование по линии и регулирование по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
5. Ток прикосновения измеряется от первичного входа до выходного контакта.
6. Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м (6500 футов).
