PM-15-12
PM-15-12 — медицинский AC/DC источник питания 15 Вт с выходным напряжением 12 В для промышленной и медицинской аппаратуры.
Назначение и общая характеристика
PM-15-12 — это компактный одновыходный импульсный источник питания медицинского класса мощностью 15 Вт, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В постоянного тока. Изделие выполнено в миниатюрном корпусе, рассчитано на свободную конвекцию и применимо в аппаратуре с повышенными требованиями к электробезопасности и электромагнитной совместимости.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PM | Серия медицинских источников питания Mean Well |
| 15 | Номинальная мощность 15 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Серия и назначение
Серия PM-15 представляет собой медицинские импульсные источники питания с одним выходом, фиксированной частотой преобразования 67 кГц, универсальным входом и изоляцией класса II. Модель PM-15-12 относится к выходной группе 12 В.
Особенности
- Универсальный вход переменного тока и полный диапазон.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Ультракомпактное исполнение и малый вес.
- Охлаждение за счет свободной конвекции воздуха.
- Изоляция класса II.
- Медицинская сертификация: 2 x MOPP между первичной и вторичной цепями.
- Потребление без нагрузки менее 0,5 Вт.
- Испытание на 100% полной нагрузке при прогоне.
- Фиксированная частота преобразования 67 кГц.
- Высокая надежность.
- Пригоден для применения в аппаратуре BF при надлежащем системном проектировании.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 1,25 А |
| Диапазон выходного тока | 0 ~ 1,25 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока или 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 440 Гц |
| КПД, типовое значение | 78% |
| Входной ток, типовое значение | 0,2 А при 230 В AC; 0,35 А при 115 В AC |
| Пусковой ток, типовое значение | 30 А при 115 В AC; 50 А при 230 В AC, холодный старт |
| Время удержания | 100 мс при 230 В AC; 24 мс при 115 В AC, при полной нагрузке |
| Время установки и нарастания | 1000 мс, 20 мс при 230 В AC; 1000 мс, 20 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3,8 ~ 4,95 В; 5,75 ~ 6,75 В; 13,8 ~ 16,2 В; 17,25 ~ 20,25 В; 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение на стабилитроне |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-вторичная цепь: 2 x MOPP |
| Ток утечки | < 80 мкА при 264 В AC |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -20 ~ +70 °C, с учетом кривой дерейтингa |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, UL60950-1, EAC TP TC 004 |
| Эмиссия | Соответствие EN55011(CISPR11), EN55032(CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN60601-1-2; EN61204-3; медицинский уровень, критерий A; EAC TP TC 020 |
Показатели надежности, размеры и упаковка
| Параметр | Значение |
| MTBF | 499,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 75 × 53 × 22,7 мм |
| Упаковка | 0,14 кг; 120 шт.; 17,8 кг; 0,94 куб. фут. |
Механическое исполнение

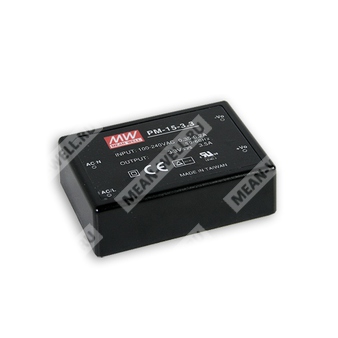

Корпус Case No. 950A. Подключение выполнено через клеммные/контактные выводы на нижней стороне: вход AC/N и AC/L, выход -V и +V. Устройство предназначено для монтажа с обеспечением свободной конвекции воздуха.
Структурная схема
В состав входят: входной EMI-фильтр, выпрямитель и фильтр, узел силового переключения с ШИМ-управлением, трансформатор, выходной выпрямитель и фильтр, а также цепь контроля и обратной связи.
Кривая дерейтингa
При температуре окружающей среды от -20 до +50 °C допускается 100% нагрузка, далее происходит снижение допустимой нагрузки до 50% к 70 °C. При изменении входного напряжения сохраняется область допустимой нагрузки согласно графику дерейтингa по входному напряжению.
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключенной к нагрузке 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает допуски установки, регулирования по линии и по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
5. Ток утечки измеряется от первичного входа к выходу постоянного тока.
6. Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
