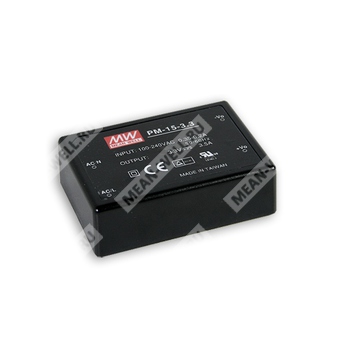

PM-15-5 - компактный медицинский источник питания AC/DC мощностью 15 Вт с выходом 5 В.
Расшифровка партномера PM-15-5
| PM | Серия медицинских источников питания Mean Well |
| 15 | Номинальная мощность 15 Вт |
| 5 | Выходное напряжение 5 В |
Общие сведения
PM-15-5 — это одноканальный медицинский импульсный источник питания переменного/постоянного тока серии PM-15, предназначенный для питания электронной аппаратуры с выходным напряжением 5 В при номинальной мощности 15 Вт. Модель относится к классу компактных AC/DC преобразователей с универсальным входом, охлаждением за счет свободной конвекции и медицинским уровнем безопасности.
Ключевые особенности
- Универсальный диапазон входного переменного напряжения.
- Работа от сети переменного тока и от источника постоянного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Очень малые габариты и низкая масса.
- Охлаждение за счет свободной конвекции.
- Класс изоляции II.
- Медицинская сертификация безопасности, 2 x MOPP между первичной и вторичной цепями.
- Малая потребляемая мощность на холостом ходу.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 67 кГц.
- Высокая надежность.
- Пригоден для применения в системах типа BF при соответствующем системном проектировании.
Выходные параметры
| Модель | PM-15-5 |
| Выходное напряжение постоянного тока | 5 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ... 3 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум, максимум | 80 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 20 мс при 230 В AC; 1000 мс, 20 мс при 115 В AC на полной нагрузке |
| Время удержания | 24 мс при 115 В AC на полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 85 ... 264 В AC, 120 ... 370 В DC |
| Диапазон входной частоты | 47 ... 440 Гц |
| Типичное КПД | 76% |
| Потребляемый ток переменного входа, тип. | 0,2 А при 230 В AC; 0,35 А при 115 В AC |
| Пусковой ток, тип. | 50 А при 230 В AC; 30 А при 115 В AC, холодный старт |
Защита
| Перегрузка | Выше 105% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 3,8 ... 4,95 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Условия эксплуатации и окружающая среда
| Рабочая влажность | 20 ... 90% относительной влажности, без конденсации |
| Рабочая температура | -20 ... +70 °C, с учетом кривой дерейтирования |
| Температура и влажность хранения | -40 ... +85 °C, 10 ... 95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход - выход: 4 кВ AC |
| Сопротивление изоляции | Вход - выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная - вторичная: 2 x MOPP |
| Ток утечки | Ток прикосновения < 80 мкА при 264 В AC |
ЭМС и соответствие стандартам
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, UL60950-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN60601-1-2, EN61204-3, медицинский уровень, критерий A, EAC TP TC 020 |
Прочие параметры
| MTBF | 499,7 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Частота преобразования | 67 кГц |
Механические характеристики
| Габаритные размеры | 75 × 53 × 22,7 мм (Д × Ш × В) |
| Масса | 0,14 кг |
| Упаковка | 120 шт.; 17,8 кг; 0,94 куб. фута |
| Исполнение корпуса | Корпусное исполнение, Case No. 950A |
Механическое исполнение
Подключение выполнено через клеммы входа переменного тока AC/N и AC/L, а также выходные клеммы -V и +V. Корпус имеет компактное прямоугольное исполнение для монтажа внутри оборудования.
Кривая дерейтирования
При температуре окружающей среды до 50 °C допускается работа на полной нагрузке. Выше 50 °C нагрузка должна снижаться; к 70 °C допустимая нагрузка уменьшается примерно до 50%.
При понижении входного напряжения допустимая нагрузка также снижается: при 85 В AC выходная нагрузка составляет около 80%, при 100 В AC — около 90%, а в зоне 115 В AC и выше допускается 100% нагрузка.
Примечания
- Все параметры не указаны специально для входного напряжения 230 В AC, номинальной нагрузки и температуры окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого двухпроводного кабеля, оконечного конденсатора 0,1 мкФ и параллельного конденсатора 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для встраивания в конечное оборудование. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Ток прикосновения измерялся от первичного входа к выходу постоянного тока.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
