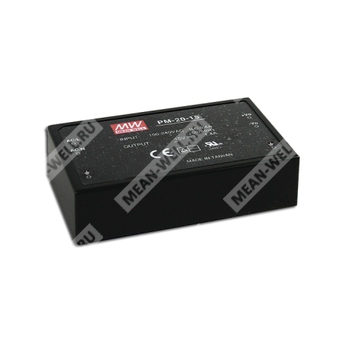

PM-20-12 - медицинский импульсный источник питания постоянного тока 12 В для аппаратуры с усиленной изоляцией и низким током утечки.
Расшифровка партномера
| Позиция | Значение |
| PM | Серия медицинских импульсных источников питания Mean Well |
| 20 | Номинальная мощность 20 Вт |
| 12 | Выходное напряжение 12 В |
Общее назначение
PM-20-12 представляет собой компактный AC-DC источник питания открытого исполнения для медицинской и смежной аппаратуры. Модуль предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В постоянного тока. Изделие относится к серии PM-20, характеризуется универсальным входом, низким током утечки, медицинской сертификацией и усиленной изоляцией между первичной и вторичной цепями.
Ключевые особенности
- Универсальный вход переменного тока во всем диапазоне.
- Низкий ток утечки менее 300 мкА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Сверхминиатюрное исполнение и малый вес.
- Охлаждение естественной конвекцией.
- Соответствие требованиям для медицинского применения.
- Изоляция 2 x MOPP между первичной и вторичной сторонами.
- Холостой ход с пониженным потреблением мощности.
- Фиксированная частота переключения 90 кГц.
- Высокая надежность.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 1,8 А |
| Диапазон тока | 0 ... 1,8 А |
| Номинальная мощность | 21,6 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по входному напряжению | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания | 500 мс, 20 мс при 230 В AC; 500 мс, 20 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 15 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ... 264 В AC; 120 ... 370 В DC |
| Диапазон входной частоты | 47 ... 440 Гц |
| КПД, тип. | 81% |
| Входной ток, тип. | 0,4 А при 230 В AC; 0,6 А при 115 В AC |
| Пусковой ток, тип. | 30 А при 115 В AC; 65 А при 230 В AC, холодный старт |
Защита
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ... 16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Рабочая температура | -20 ... +60 °C |
| Температура хранения | -40 ... +85 °C |
| Влажность хранения | 10 ... 95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 ... 50 °C |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-PE: 2 кВ AC; выход-PE: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP; первичная-земля: 1 x MOPP; вторичная-земля: 1 x MOPP |
| Ток утечки | Ток утечки на землю менее 300 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC |
ЭМС и стандарты
| Параметр | Значение |
| Эмиссия | Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN60601-1-2, EN61204-3, medical level, criteria A, EAC TP TC 020 |
| Безопасность | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 approved, EAC TP TC 004 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 487,8 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 94 x 56 x 22,7 мм (Д x Ш x В) |
| Масса | 0,18 кг |
| Упаковка | 90 шт.; 17,2 кг; 0,94 куб. фута |
Механическое исполнение
Корпус выполнен в открытом промышленном исполнении. Подключение выполнено через клеммные точки входа переменного тока AC/L, AC/N и защитного заземления FG, а также выходные клеммы +V и -V. Указан типоразмер корпуса Case No. 951A.
Примечания
- Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установленный допуск, нестабильность по входному напряжению и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания по ЭМС выполнены при монтаже на металлической пластине 360 x 360 мм толщиной 1 мм.
- Для соблюдения требований ЭМС конечная аппаратура должна быть подтверждена на соответствие директивам и стандартам ЭМС.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при работе выше 2000 м.
