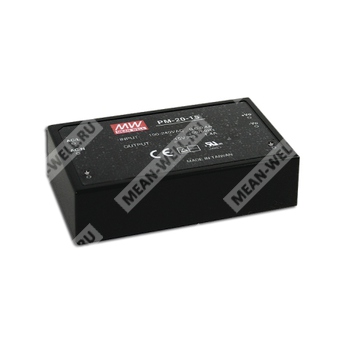

PM-20-15 - импульсный медицинский источник питания AC/DC на 15 В для аппаратуры мощностью до 21 Вт.
Расшифровка партномера
| Позиция в обозначении | Значение |
| PM | Серия источников питания Mean Well для медицинского применения |
| 20 | Номинальная мощность серии: 20 Вт |
| 15 | Выходное напряжение: 15 В |
Краткое описание
PM-20-15 — компактный одноканальный импульсный источник питания медицинского класса с универсальным входом переменного/постоянного тока, гальванической развязкой и защитами от перегрузки и перенапряжения.
Предназначен для питания электронных и медицинских устройств, в которых требуется стабилизированное напряжение 15 В, низкий ток утечки, высокая надёжность и соответствие требованиям по электробезопасности и ЭМС.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки: менее 300 мкА.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Ультракомпактное исполнение и малый вес.
- Охлаждение за счёт свободной конвекции воздуха.
- Одобрение по стандартам медицинской безопасности, изоляция 2 x MOPP между первичной и вторичной цепями.
- Потребление на холостом ходу менее 0,75 Вт.
- Испытание на 100% нагрузке в режиме прогрева.
- Фиксированная частота преобразования 90 кГц.
- Высокая надёжность.
- Пригоден для применения в аппаратах класса BF при корректной системной интеграции.
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 1,4 А |
| Диапазон тока | 0 ... 1,4 А |
| Номинальная мощность | 21 Вт |
| Пульсации и шум, максимум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линия стабилизации | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 500 мс, 20 мс при 230 В AC; 500 мс, 20 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое | 50 мс при 230 В AC; 15 мс при 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ... 264 В AC, 120 ... 370 В DC |
| Диапазон входной частоты | 47 ... 440 Гц |
| КПД, типовое значение | 83% |
| Входной ток, типовое значение | 0,4 А при 230 В AC; 0,6 А при 115 В AC |
| Пусковой ток, типовое значение | 30 А при 115 В AC; 65 А при 230 В AC, холодный старт |
Защита
| Параметр | Значение |
| Перегрузка | Выше 105% от номинальной выходной мощности |
| Тип защиты по перегрузке | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,25 ... 20,25 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, ограничение стабилитроном |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная - вторичная: 2 x MOPP; первичная - земля: 1 x MOPP; вторичная - земля: 1 x MOPP |
| Ток утечки | Ток утечки на землю < 300 мкА при 264 В AC; ток прикосновения < 100 мкА при 264 В AC |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Рабочая температура | -20 ... +60 °C |
| Температура хранения и влажность | -40 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, EAC TP TC 004 |
| ЭМС, излучение | Соответствие EN55011, EN55032 Класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| ЭМС, помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN60601-1-2, EN61204-3, уровень медицинского применения, критерий A, EAC TP TC 020 |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 487,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 94 x 56 x 22,7 мм |
| Масса | 0,18 кг |
| Упаковка | 90 шт.; 17,2 кг; 0,94 куб. фута |
| Исполнение | Корпус Case No. 951A |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе 20 МГц, с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установленный допуск, нестабильность по линии и по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания ЭМС проводились при монтаже на металлической пластине 360 мм x 360 мм и толщиной 1 мм. Для соответствия требованиям по ЭМС может потребоваться повторная проверка в составе конечного оборудования.
5. Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
6. Дерейтинг по температуре окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при работе выше 2000 м над уровнем моря.
Механические данные
| Параметр | Значение |
| Чертёжный размер по длине | 94 мм |
| Чертёжный размер по ширине | 56 мм |
| Чертёжный размер по высоте | 22,7 мм |
| Подключение входа | AC/L, AC/N, FG |
| Подключение выхода | +V, -V, FG |
