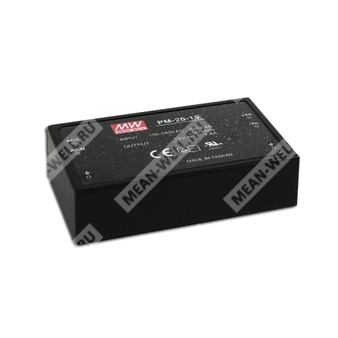

PM-20-24
PM-20-24 - компактный медицинский AC/DC источник питания 24 В, 20 Вт, с универсальным входом и защитами.
Расшифровка партномера
| Позиция | Расшифровка |
| PM | Серия медицинских источников питания Mean Well |
| 20 | Номинальная мощность 20 Вт |
| 24 | Выходное напряжение 24 В |
Назначение
PM-20-24 — это медицинский импульсный источник питания AC/DC с одним выходом, предназначенный для питания электронной аппаратуры, медицинских и BF-приложений, а также других систем, требующих стабилизированного постоянного напряжения 24 В.
Ключевые особенности
- Универсальный сетевой вход с полным диапазоном.
- Низкий ток утечки — менее 300 мкА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Сверхкомпактное исполнение и малый вес.
- Охлаждение за счёт естественной конвекции воздуха.
- Медицинское одобрение, 2 x MOPP между первичной и вторичной цепями.
- Потребление без нагрузки менее 0,75 Вт.
- 100% испытание при полной нагрузке.
- Фиксированная частота переключения 90 кГц.
- Высокая надёжность.
- Подходит для приложений BF при надлежащем системном проектировании.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 0,92 А |
| Диапазон выходного тока | 0 ... 0,92 А |
| Номинальная выходная мощность | 22,08 Вт |
| Нестабильность и пульсации, макс. | 240 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 500 мс, 20 мс при 230 В AC; 500 мс, 15 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 15 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ... 264 В AC / 120 ... 370 В DC |
| Диапазон входной частоты | 47 ... 440 Гц |
| Типичный КПД | 84% |
| Типичный входной ток | 0,4 А при 230 В AC; 0,6 А при 115 В AC |
| Пусковой ток, тип. | 65 А при 230 В AC; 30 А при 115 В AC, холодный запуск |
Защиты
| Параметр | Значение |
| Перегрузка | Срабатывание при нагрузке выше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 27,6 ... 32,4 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, ограничение с помощью стабилитрона |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Рабочая температура | -20 ... +60 °C, с учётом кривой дерейтирования |
| Температура хранения, влажность хранения | -40 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность, изоляция и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP; Вторичная-Земля: 1 x MOPP |
| ЭМС излучение | Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| ЭМС устойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN60601-1-2, EN61204-3, медицинский уровень, критерий A, EAC TP TC 020 |
| Ток утечки | Ток утечки на землю менее 300 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 487,8 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 94 × 56 × 22,7 мм (Д × Ш × В) |
| Упаковка | 0,18 кг; 90 шт. / 17,2 кг / 0,94 куб. фута |
Сведения по исполнению
Серия PM-20 представляет собой одновыходные медицинские источники питания с естественным воздушным охлаждением, предназначенные для компактного встраивания в конечное оборудование. Конструктивно изделие выполнено в низкопрофильном корпусе типоразмера Case No. 951A.
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Нестабильность и пульсации измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку допуска, регулировку линии и регулировку нагрузки.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания ЭМС выполнены при монтаже на металлическую пластину 360 мм × 360 мм и толщиной 1 мм. Следует подтвердить соответствие ЭМС для конечного изделия после окончательной интеграции.
5. Ток прикосновения измеряется от первичного входа к выходу DC.
6. При высоте эксплуатации выше 2000 м применяется температурное дерейтирование 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
Расшифровка технических параметров по модификации PM-20-24
| Параметр | Значение |
| Серия | PM-20 |
| Выход | 24 В |
| Номинальная мощность | 20 Вт |
| Номинальный ток выхода | 0,92 А |
| Диапазон настройки / работы по току | 0 ... 0,92 А |
