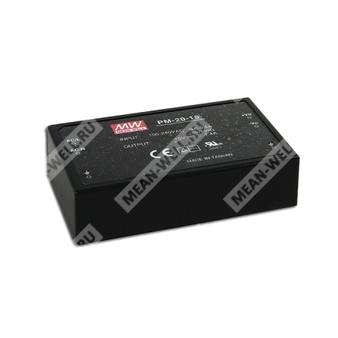

PM-20-5 - компактный медицинский AC/DC источник питания 5 В, 4,4 А, 22 Вт для промышленной и электронной аппаратуры
Расшифровка партномера
| Партномер |
Расшифровка |
| PM |
Серия медицинских импульсных источников питания Mean Well |
| 20 |
Номинальная мощность серии 20 Вт |
| 5 |
Выходное напряжение 5 В постоянного тока |
Назначение и особенности
PM-20-5 — это импульсный AC/DC источник питания открытого исполнения для медицинского применения, предназначенный для преобразования универсального сетевого переменного или постоянного входа в стабилизированное выходное напряжение 5 В постоянного тока.
Модуль относится к серии PM-20, рассчитан на компактный монтаж в составе конечного оборудования и обеспечивает питание низковольтных электронных и медицинских узлов с высокой степенью электрической изоляции и низким током утечки.
Ключевые особенности
- Универсальный вход переменного тока полного диапазона.
- Поддержка входа постоянного тока.
- Медицинская сертификация и изоляция уровня 2xMOPP между первичной и вторичной цепями.
- Низкий ток утечки.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией.
- Очень малое потребление холостого хода.
- Испытание на полную нагрузку.
- Фиксированная частота преобразования 90 кГц.
- Предназначен для применения в биомедицинской аппаратуре при соответствующем системном проектировании.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Номинальный ток |
4,4 А |
| Диапазон тока |
0 … 4,4 А |
| Номинальная мощность |
22 Вт |
| Пульсации и шум, максимум |
80 мВ п-p |
| Допуск выходного напряжения |
±2,0% |
| Регулирование по линии |
±1,0% |
| Регулирование по нагрузке |
±1,5% |
| Установка, время нарастания |
500 мс, 20 мс / 230 В AC; 500 мс, 20 мс / 115 В AC при полной нагрузке |
| Время удержания |
50 мс / 230 В AC; 15 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85 … 264 В AC; 120 … 370 В DC |
| Диапазон входной частоты |
47 … 440 Гц |
| КПД, типовое значение |
75% |
| Входной ток, типовой |
0,4 А / 230 В AC; 0,6 А / 115 В AC |
| Пусковой ток, типовой |
65 А / 230 В AC; 30 А / 115 В AC, холодный старт |
| Потребление без нагрузки |
Менее 0,75 Вт |
| Частота преобразования |
90 кГц |
Защиты
| Параметр |
Значение |
| Перегрузка |
Более 105% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
5,75 … 6,75 В |
| Алгоритм защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции |
Первичная-вторичная: 2xMOPP; первичная-земля: 1xMOPP; вторичная-земля: 1xMOPP |
| Ток утечки |
Ток утечки на землю менее 300 мкА / 264 В AC; ток прикосновения менее 100 мкА / 264 В AC |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20 … +60 °C |
| Рабочая влажность |
20 … 90% RH, без конденсации |
| Температура хранения и влажность |
-40 … +85 °C; 10 … 95% RH |
| Температурный коэффициент |
±0,03% / °C (0 … 50 °C) |
| Вибрация |
10 … 500 Гц, 2G, 10 мин / цикл, в течение 60 мин по осям X, Y, Z |
Надежность
| Параметр |
Значение |
| MTBF |
487,8 тыс. ч минимум, расчет по MIL-HDBK-217F (25 °C) |
Соответствие стандартам
- ANSI/AAMI ES60601-1
- TUV EN60601-1
- IEC60601-1
- EAC TP TC 004
- Соответствие EN55011(CISPR11), EN55032(CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020
- Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN60601-1-2, EN61204-3, уровень medical, критерий A, EAC TP TC 020
Габаритные размеры и конструктив
| Параметр |
Значение |
| Габариты |
94 × 56 × 22,7 мм (Д × Ш × В) |
| Корпус |
Case No. 951A |
| Масса |
0,18 кг |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
90 шт. |
| Масса упаковки |
17,2 кг |
| Объем упаковки |
0,94 CUFT |
Примечания
1. Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц полосой пропускания, с использованием скрученной пары проводов длиной 12 дюймов, с параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, регулирование по линии и по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания по ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Рекомендуется повторно подтвердить соответствие ЭМС в составе конечной системы.
5. Ток прикосновения измеряется от первичного входа до выхода постоянного тока.
6. Снижение допустимой рабочей температуры составляет 3,5 °C на 1000 м при работе без вентилятора и 5 °C на 1000 м при работе с вентилятором для высоты более 2000 м.
