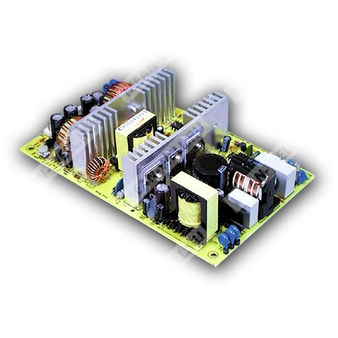

PPQ-1003A - 100-ваттный четырёхканальный AC/DC источник питания с активным PFC и универсальным входом.
Краткое назначение: импульсный источник питания серии PPQ-1003 для формирования нескольких стабилизированных выходных напряжений в промышленной и электронной аппаратуре.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PPQ | Серия источников питания Mean Well PPQ с четырьмя выходами и функцией активной коррекции коэффициента мощности |
| 100 | Номинальная выходная мощность 100 Вт |
| 3 | Исполнение с четырьмя выходами, где первый выход — 3,3 В |
| A | Вариант конфигурации выходных напряжений серии PPQ-1003 |
Сведения о серии
PPQ-1003A относится к серии PPQ-1003 — источникам питания с универсальным входом переменного и постоянного тока, встроенной активной коррекцией коэффициента мощности, защитами от короткого замыкания, перегрузки и перенапряжения, а также охлаждением за счёт свободной конвекции воздуха.
Особенности:
- Универсальный вход переменного тока / полный диапазон.
- Встроенная активная функция PFC, PF более 0,95.
- Защиты: короткое замыкание / перегрузка / перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Испытание на 100% нагрузку при прожиге.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц (опция).
- 2 года гарантийного срока в документе указано, но в этом ответе не приводится.
Выход
| Параметр | Значение | Параметр | Значение |
| Количество выходов | 4 | Номинальная мощность | 108,5 Вт |
| Выход 1 | 3,3 В | Номинальный ток выхода 1 | 10 А |
| Диапазон регулировки выхода 1 | 2 ~ 15 А | Пульсации и шум, макс. | 100 мВп-п |
| Линейная стабилизация выхода 1 | ±3,0% | Нестабильность по нагрузке выхода 1 | ±1,0% |
| Выход 2 | 5 В | Номинальный ток выхода 2 | 10 А |
| Диапазон регулировки выхода 2 | 0,2 ~ 3 А | Пульсации и шум, макс. для выхода 2 | 150 мВп-п |
| Линейная стабилизация выхода 2 | ±6,0% | Нестабильность по нагрузке выхода 2 | ±2,0% |
| Выход 3 | 12 В | Номинальный ток выхода 3 | 2 А |
| Диапазон регулировки выхода 3 | 0 ~ 1 А | Пульсации и шум, макс. для выхода 3 | 100 мВп-п |
| Линейная стабилизация выхода 3 | ±6,0% | Нестабильность по нагрузке выхода 3 | ±1,0% |
| Выход 4 | -5 В | Номинальный ток выхода 4 | 0,3 А |
| Диапазон регулировки выхода 4 | 0 ~ 15 А | Пульсации и шум, макс. для выхода 4 | 100 мВп-п |
| Линейная стабилизация выхода 4 | ±3,0% | Нестабильность по нагрузке выхода 4 | ±1,0% |
| Диапазон подстройки напряжения | CH1: 3,6 ~ 4,3 В; CH2: 5,75 ~ 6,75 В | Допуск по выходному напряжению | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 75% |
| Входной ток, тип. | 1,65 А при 115 В AC / 0,85 А при 230 В AC |
| Пусковой ток | Холодный старт 50 А |
| Ток утечки | <1 мА / 240 В AC |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
Динамические параметры
| Параметр | Значение |
| Время установки, нарастания | 800 мс, 50 мс при полной нагрузке |
| Время удержания | 18 мс при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105% ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 3,6 ~ 4,3 В; CH2: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (см. кривую снижения мощности) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 150,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 177,8 × 107,95 × 40 мм (Д × Ш × В) |
| Масса | 0,62 кг |
| Упаковка | 24 шт. / 15,5 кг / 1,34 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, одобрено |
| Электромагнитная эмиссия | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, -3 |
| Электромагнитная помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Назначение выводов и разъёмы
| Цепь | Разъём | Назначение |
| Вход переменного тока | CN1, JST B3P-VH или эквивалент | AC/N, No Pin, AC/L |
| Выход постоянного тока | CN2, JST B5P-VH или эквивалент | 1,2,3: V2; 4: не подключен; 5: V4 |
| Выход постоянного тока | CN3, JST B8P-VH или эквивалент | 1~3: V1; 4~8: COM |
Конструктивные и схемные сведения
Источник питания выполнен по схеме с входным EMI-фильтром, выпрямителями, активным PFC-контуром, узлом основного преобразования, PWM- и PFC-управлением, выпрямителями и фильтрами по выходам, а также схемой контроля и защиты O.V.P.
Частоты работы узлов: PFC fosc 67 кГц, PWM fosc 134 кГц (опция).
Охлаждение обеспечивается свободной конвекцией; в документе также приведены условия снижения нагрузки при принудительном охлаждении 17 CFM на расстоянии 10 см.
Примечания
- Все параметры, не оговорённые особо, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной на конденсатор 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Источник питания является компонентом, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для выполнения испытаний ЭМС следует обращаться к документу по испытаниям ЭМС компонентных источников питания.
- HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением. Для лучшей ЭМС необходимо обеспечить электрическое соединение между M1, M2, M3 и заземлением корпуса.
