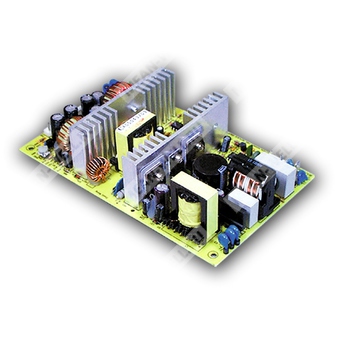

PPQ-1003B - импульсный источник питания 100 Вт с четырьмя выходами, активным PFC и защитами от короткого замыкания, перегрузки и перенапряжения.
PPQ-1003B — это компактный модульный AC/DC источник питания промышленного назначения с четырьмя выходными каналами, предназначенный для питания многоканальных электронных и промышленных нагрузок. Изделие выполнено с универсальным входом переменного/постоянного тока, поддерживает активную коррекцию коэффициента мощности и рассчитано на работу в широком диапазоне условий эксплуатации.
Расшифровка партномера
| Позиция в партномере | Значение |
| PPQ | Серия импульсных источников питания Mean Well с четырьмя выходами и функцией PFC |
| 1003 | Мощностной класс и конструктив серии; в документе указано семейство 100W Quad Output with PFC Function |
| B | Исполнение с конфигурацией выходов 3.3 В / 5 В / 12 В / -12 В |
Назначение и особенности
- Универсальный вход AC, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF > 0.95.
- Четыре независимых выходных канала.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% нагрузку при прогреве.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
Выход
| Параметр | Значение для PPQ-1003B |
| Количество выходов | 4 |
| Канал 1 | 3.3 В |
| Канал 2 | 5 В |
| Канал 3 | 12 В |
| Канал 4 | -12 В |
| Номинальный ток CH1 | 10 А |
| Номинальный ток CH2 | 10 А |
| Номинальный ток CH3 | 2 А |
| Номинальный ток CH4 | 0.3 А |
| Диапазон тока CH1 | 0 ~ 15 А |
| Диапазон тока CH2 | 2 ~ 15 А |
| Диапазон тока CH3 | 0.2 ~ 3 А |
| Диапазон тока CH4 | 0 ~ 1 А |
| Номинальная мощность | 110.6 Вт |
| Выходное напряжение | 3.3 В / 5 В / 12 В / -12 В |
| Диапазон регулировки напряжения | CH1: 3.14 ~ 3.63 В; CH2: 4.75 ~ 5.5 В; CH3: без регулировки; CH4: без регулировки |
| Пульсации и шум | CH1: 100 мВп-п; CH2: 100 мВп-п; CH3: 150 мВп-п; CH4: 100 мВп-п |
| Линейная стабилизация | CH1: ±3.0%; CH2: ±3.0%; CH3: ±6.0%; CH4: ±6.0% |
| Нагрузочная стабилизация | CH1: ±2.0%; CH2: ±2.0%; CH3: ±6.0%; CH4: ±1.0% |
| Допуск выходного напряжения | CH1: ±2.0%; CH2: ±2.0%; CH3: ±6.0%; CH4: ±1.0% |
| Время установки, нарастания | 800 мс, 50 мс при полной нагрузке |
| Время удержания | 18 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 75% |
| Входной ток, тип. | 1.65 А / 115 В AC; 0.85 А / 230 В AC |
| Пусковой ток | 50 А, холодный старт |
| Ток утечки | <1 мА / 240 В AC |
| Коэффициент мощности, тип. | PF > 0.95 / 230 В AC; PF > 0.98 / 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105% ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 3.6 ~ 4.3 В; CH2: 5.75 ~ 6.75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность и габариты
| Параметр | Значение |
| MTBF | 150.6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 177.8 × 107.95 × 40 мм (Д × Ш × В) |
| Масса | 0.62 кг |
| Упаковка | 24 шт. / 15.5 кг / 1.34 куб. фут. |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| ЭМС, излучение | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| ЭМС, помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Выводы и механика
| Параметр | Значение |
| Входной разъём AC | CN1: JST B3P-VH или эквивалент |
| Выходной разъём DC | CN2: JST B5P-VH или эквивалент |
| Выходной разъём DC | CN3: JST B8P-VH или эквивалент |
| Примечание по монтажу | Требуется заземление; для лучшей ЭМС рекомендуется электрическое соединение между M1, M2, M3 и шасси |
Примечания
- Все параметры, если не указано иное, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания с использованием 12-дюймовой витой пары, завершённой параллельной комбинацией 0.1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Источник питания является компонентом, который будет установлен в конечное изделие; конечное изделие должно быть подтверждено на соответствие директивам ЭМС.
- Для инструкций по проведению испытаний ЭМС следует обращаться к документу по испытаниям ЭМС компонентов источников питания.
- Радиатор HS1 и HS2 не должны быть закорочены.
