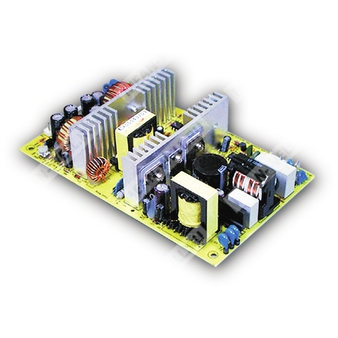

PPQ-100D - импульсный источник питания 100 Вт с четырьмя выходными каналами и активной коррекцией коэффициента мощности.
PPQ-100D представляет собой встраиваемый AC/DC источник питания промышленного назначения с универсальным входом переменного тока, активной коррекцией коэффициента мощности, четырьмя выходами и встроенными схемами защиты. Изделие предназначено для построения многоканальных систем питания в электронном и промышленном оборудовании.
Особенности
- Универсальный вход переменного тока в полном диапазоне.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95 при 230 ВAC и более 0,98 при 115 ВAC при полной нагрузке.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 70 кГц, опция.
- Предназначен для встраивания в конечное оборудование.
Расшифровка партномера
| Партномер | PPQ-100D |
| Серия | PPQ-100 |
| Индекс исполнения | D |
| Назначение серии | Импульсный источник питания с четырьмя выходами и активной коррекцией коэффициента мощности |
| Особенности исполнения D | Четыре выхода: 5 В, 24 В, 12 В, -12 В |
Параметры выходов
| Выход | Напряжение | Номинальный ток | Диапазон тока | Номинальная мощность |
| Канал 1 | 5 В | 8 А | 2 ~ 10 А | 102,4 Вт |
| Канал 2 | 24 В | 2 А | 0,3 ~ 4 А | --- |
| Канал 3 | 12 В | 0,6 А | 0 ~ 1 А | --- |
| Канал 4 | -12 В | 0,6 А | 0 ~ 1 А | --- |
Электрические характеристики
| Общая выходная мощность | 102,4 Вт |
| Диапазон подстройки выходного напряжения | Канал 1: 4,75 ~ 5,5 В |
| Пульсации и шум | Канал 1: 100 мВп-п; канал 2: 200 мВп-п; канал 3: 100 мВп-п; канал 4: 100 мВп-п |
| Стабилизация по сети | ±3,0% / ±8,0% / ±3,0% / ±5,0% |
| Стабилизация по нагрузке | ±1,0% / ±2,0% / ±2,0% / ±1,0% |
| Время установки, нарастания | 800 мс, 50 мс при 230 ВAC; 1200 мс, 50 мс при 115 ВAC, при полной нагрузке |
| Время удержания | 24 мс при 230 ВAC; 24 мс при 115 ВAC, при полной нагрузке |
| Коэффициент мощности | PF более 0,95 при 230 ВAC; PF более 0,98 при 115 ВAC, при полной нагрузке |
| КПД, тип. | 78% |
Вход
| Диапазон входного напряжения | 90 ~ 264 ВAC; 127 ~ 370 ВDC |
| Диапазон частоты | 47 ~ 63 Гц |
| Входной ток, тип. | 1,65 А при 115 ВAC; 0,85 А при 230 ВAC |
| Пусковой ток, тип. | 30 А, холодный запуск |
| Ток утечки | Менее 3,5 мА при 240 ВAC |
Защита
| Перегрузка | 105% ~ 135% от номинальной выходной мощности |
| Тип защиты при перегрузке | Импульсный режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | Канал 1: 5,75 ~ 6,75 В |
| Тип защиты при перенапряжении | Отключение выходного напряжения с повторным включением для восстановления |
Параметры окружающей среды
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность и соответствие
| MTBF | 162,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Электрическая прочность | I/P-O/P: 3 кВAC; I/P-FG: 2,0 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, уровень light industry, критерий A |
Конструктивные данные
| Габаритные размеры | 177,8 × 107,95 × 38 мм |
| Масса | 0,62 кг |
| Упаковка | 24 шт. / 15,9 кг / 1,34 CUFT |
Подключение
| Входной разъём | CN1: JST B5P-VH или эквивалент |
| Разъём выходов постоянного тока | CN2: JST B5P-VH или эквивалент |
| Разъём выходов постоянного тока | CN3: JST B8P-VH или эквивалент |
| Межсистемная изоляция выводов | См. схему подключения для V1, V2, V3, V4, COM, FG, AC/L, AC/N |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие требованиям EMC.
5. Теплоотводы HS1 и HS2 не должны быть закорочены.
Назначение выводов
| CN1 | 1 — FG; 2,4 — без подключения; 3 — AC/L; 5 — AC/N |
| CN2 | 1,2 — V2; 3 — NC; 4 — V3; 5 — V4 |
| CN3 | 1~4 — V1; 5~8 — COM |
