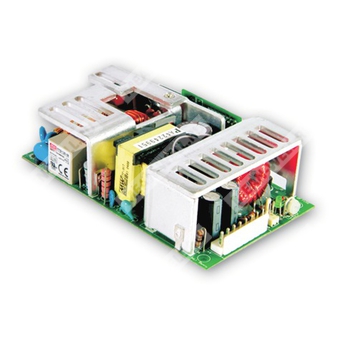

PPS-125-12 — импульсный источник питания 12 В постоянного тока с активной коррекцией коэффициента мощности и защитами.
Расшифровка партномера
| Позиция | Значение |
| PPS | Серия источников питания Mean Well PPS |
| 125 | Номинальная мощность серии 125 Вт |
| 12 | Выходное напряжение 12 В |
Назначение
Компонент PPS-125-12 представляет собой одноканальный сетевой AC/DC источник питания мощностью 125 Вт для формирования стабилизированного выходного напряжения 12 В постоянного тока. Изделие предназначено для промышленной электроники, систем автоматики, телекоммуникационной аппаратуры и другого оборудования, требующего компактного источника питания с функцией активной коррекции коэффициента мощности.
Краткие особенности
- универсальный вход сети переменного тока;
- встроенная активная коррекция коэффициента мощности;
- защита от короткого замыкания, перегрузки и перенапряжения;
- высокая удельная мощность;
- компактное исполнение;
- наличие вывода дистанционного измерения напряжения;
- светодиодная индикация включения;
- контроль PWM и PFC;
- подходит для работы как в режиме свободной конвекции, так и с принудительным обдувом 18 CFM.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 8,5 А |
| Диапазон регулировки выходного напряжения | 11,40 ~ 12,60 В |
| Стабилизация по линии | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, нарастания | 1000 мс, 30 мс/230 В AC; 2000 мс, 30 мс/115 В AC при полной нагрузке |
| Время удержания | 20 мс/230 В AC; 20 мс/115 В AC при полной нагрузке |
| Пульсации и шум | 100 мВ п-п |
| Диапазон тока нагрузки при свободной конвекции | 0 ~ 8,5 А |
| Диапазон тока нагрузки при обдуве 18 CFM | 0 ~ 10,5 А |
| Номинальная мощность при свободной конвекции | 102 Вт |
| Номинальная мощность при обдуве 18 CFM | 126 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,93/230 В AC; PF > 0,98/115 В AC при полной нагрузке |
| КПД | 80% |
| Пусковой ток | Холодный пуск 40 А/230 В AC |
| Потребляемый ток при 115 В AC | 1,2 А |
| Потребляемый ток при 230 В AC | 0,6 А |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 130 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с возвратом после устранения неисправности |
| Защита от перенапряжения | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Режим hiccup с автоматическим восстановлением после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 127 × 76,2 × 34,6 мм (Д × Ш × В) |
| Масса | 0,37 кг |
| Упаковка | 36 шт. / 14,3 кг / 0,79 CUFT |
| Средняя наработка на отказ | 111,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Разъёмы и подключения
Входной разъём (CN1): JST B3P-VH или эквивалент
| Контакт | Назначение |
| 1 | AC/L |
| 2 | Нет контакта |
| 3 | AC/N |
Выходной разъём (CN5): JST B8P-VH или эквивалент
| Контакт | Назначение |
| 1 ~ 4 | -V |
| 5 ~ 8 | +V |
Разъём дистанционного измерения (CN3): Molex 5045-02 или эквивалент
| Контакт | Назначение |
| 1 | RS+ |
| 2 | RS- |
Примечания
- Все параметры, не указанные отдельно как специальные, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Источник питания рассматривается как компонент для установки в конечное оборудование; все испытания по ЭМС выполняются с монтажом на металлическую пластину 360 мм × 360 мм × 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Рекомендуется соблюдать требования по ЭМС при испытаниях на излучение компонентов источников питания.
- Радиаторы HS1, HS2 и HS3 не должны быть замкнуты между собой.
- Для лучшей ЭМС требуется обеспечить электрическое соединение между M1, M2 и заземлением корпуса.
